3 电路板布局

图 3-1 至图 3-5 说明了 TPS65265EVM-705 PCB 布局布线。

GUID-50407DF0-4280-4D37-A8D3-58BD926E8C64-low.gif图 3-1 元件放置（顶层）
GUID-EAB6C8E7-CF45-4E97-966F-9614642E887C-low.gif图 3-2 电路板布局布线（顶层）
GUID-46EE08B0-8304-40D4-BE97-1706E098FC3E-low.gif图 3-3 电路板布局布线（第二层）
GUID-0D23C5EC-F8CD-416A-BEF4-3EAC3B359BE4-low.gif图 3-4 电路板布局布线（第三层）

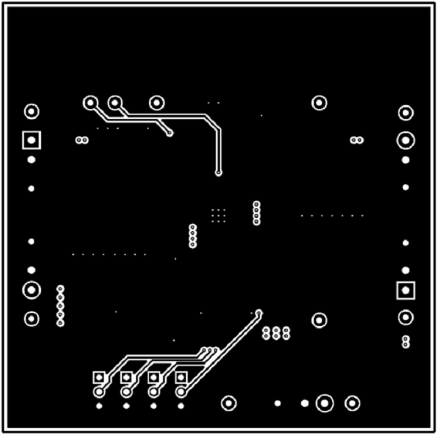

GUID-77C3FD8C-B2FD-4C5C-8307-8520347EE99C-low.gif图 3-5 电路板布局布线（底层）
