4 PCB 布局

图 4-1 至图 4-6 展示了 EVM PCB 布局图。

GUID-20210211-CA0I-D2DJ-32C9-1DTF0HRMXTWF-low.gif图 4-1 顶部丝网印刷层（顶视图）
GUID-20210211-CA0I-VSBR-BVQ4-TLBSW0ZSQKQ1-low.gif图 4-2 顶部铜层（顶视图）

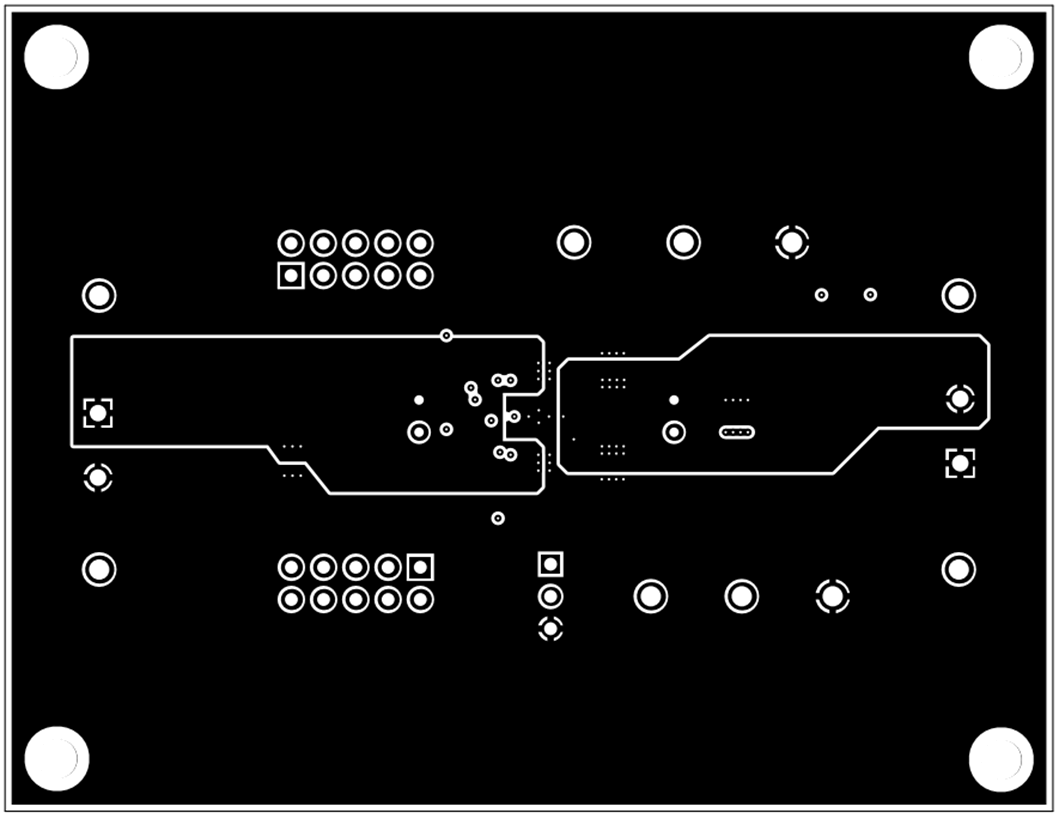

GUID-20210211-CA0I-D60G-MDW5-MSB6D9MQG52V-low.gif图 4-3 内层 1（顶视图）
GUID-20210211-CA0I-CLQT-HCSZ-JGM45DWGR0BC-low.gif图 4-4 内层 2（顶视图）
GUID-20210211-CA0I-ZNGM-WZHW-RPWSMN0ZG9JD-low.gif图 4-5 底层（顶视图）

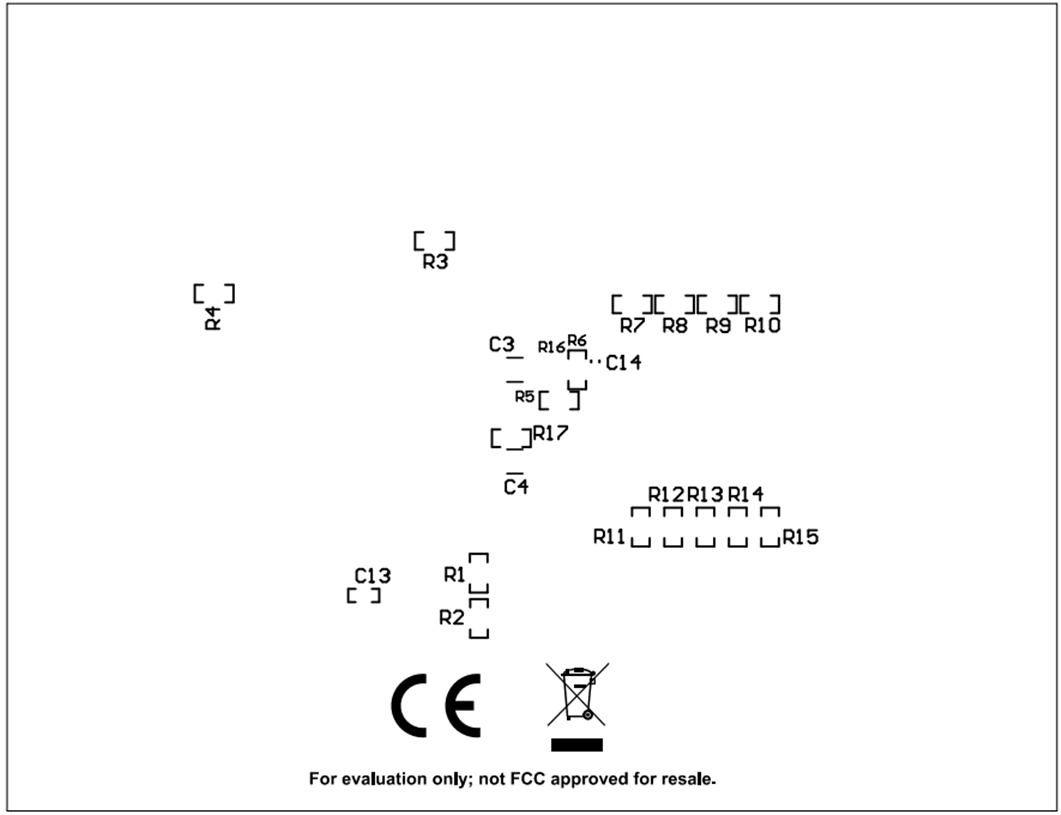

GUID-20210211-CA0I-8S8N-Q4XK-JSGBRTRNZ5RM-low.gif图 4-6 底层丝网印刷层（底视图）
