测试结果

图 3-1图 3-4 展示了在 24V 输入和 5V 输出下运行的 TPSM63603EVM 的性能。

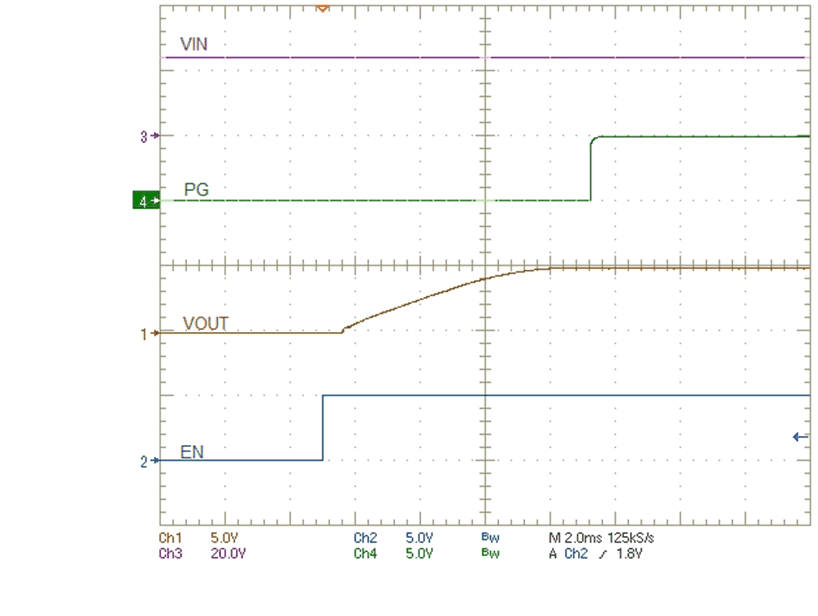

GUID-20210317-CA0I-V7CZ-WQCH-55GRFZTPB068-low.gif图 3-1 ENABLE 启动波形

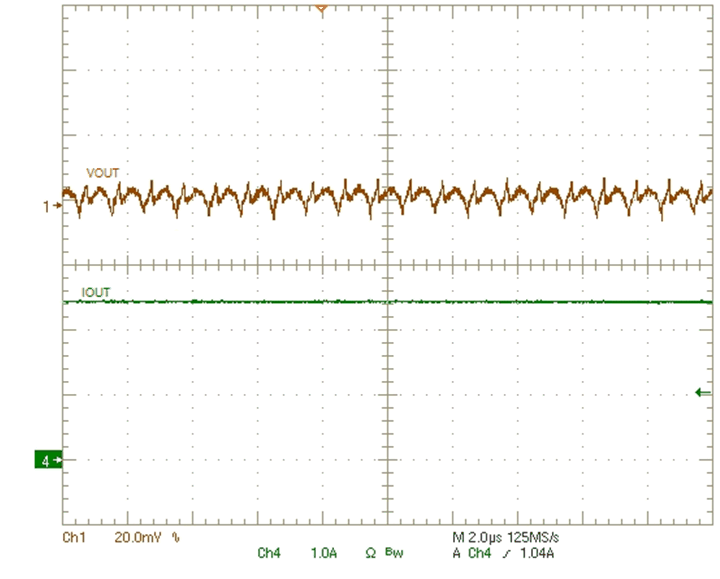

GUID-20210317-CA0I-8BQT-DXBV-MNRGNQW3SDJS-low.gif图 3-3 输出电压纹波

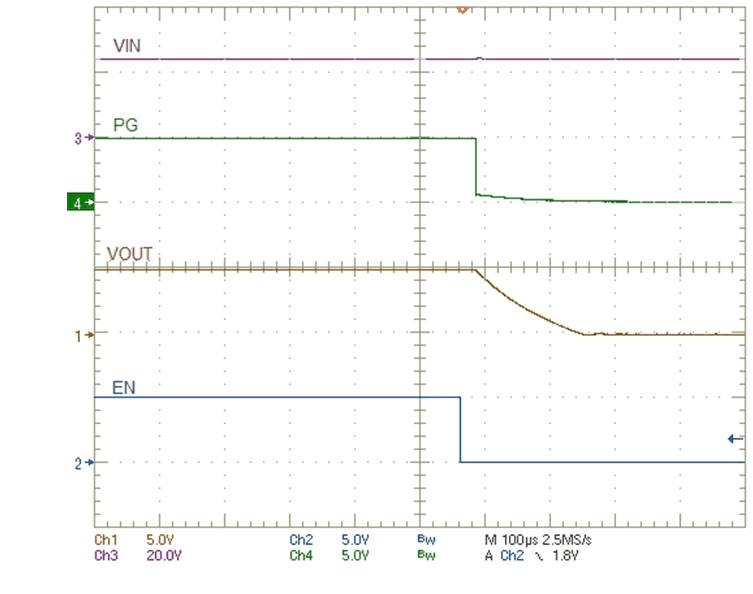

GUID-20210317-CA0I-XNGK-LPQP-T91FR8VRKDTH-low.gif图 3-2 ENABLE 关断波形

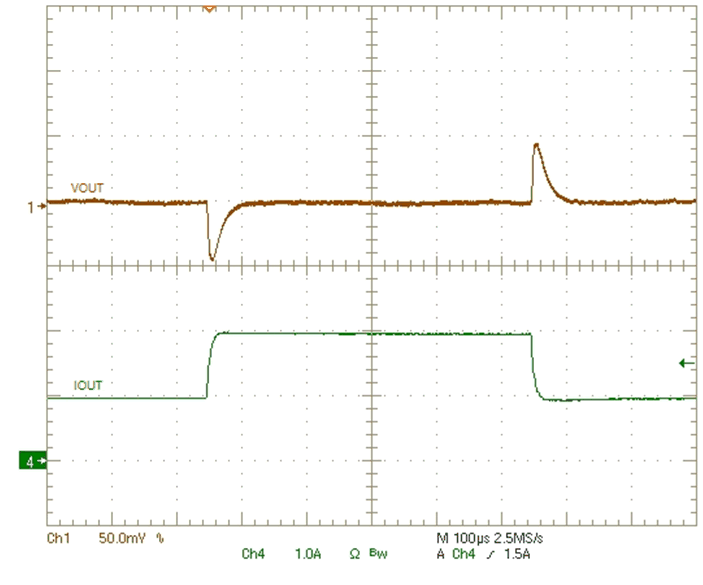

GUID-20210317-CA0I-ZVLJ-3JNL-VHFLT7MQSPJJ-low.gif图 3-4 瞬态性能
