3 电路板布局

电路板采用两层布局（顶层和底层），大部分布线位于顶层（请参阅图 3-1 和图 3-2）。TLIN2029A-Q1 器件具有直通式引脚排列，器件一侧为逻辑接口引脚，另一侧为 LIN 总线引脚，从而实现信号和电源网络的简单直接布线。

图 3-1 顶层

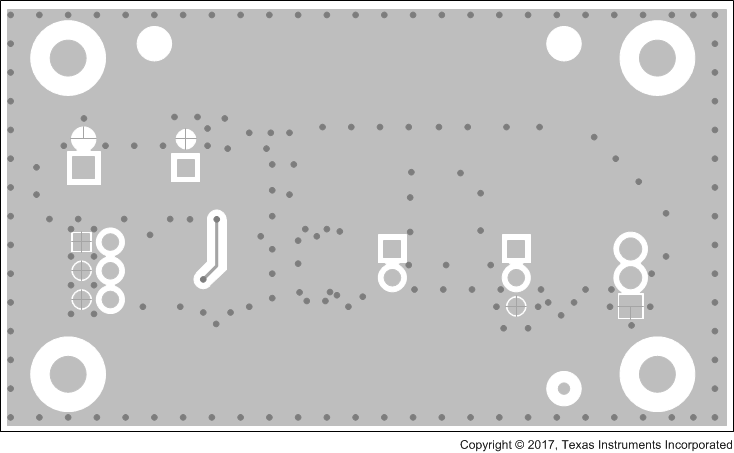

GUID-0C7B3E2D-F73A-432A-899A-39F0D2FB0B9E-low.gif图 3-2 底层
