4.6
负载瞬态波形

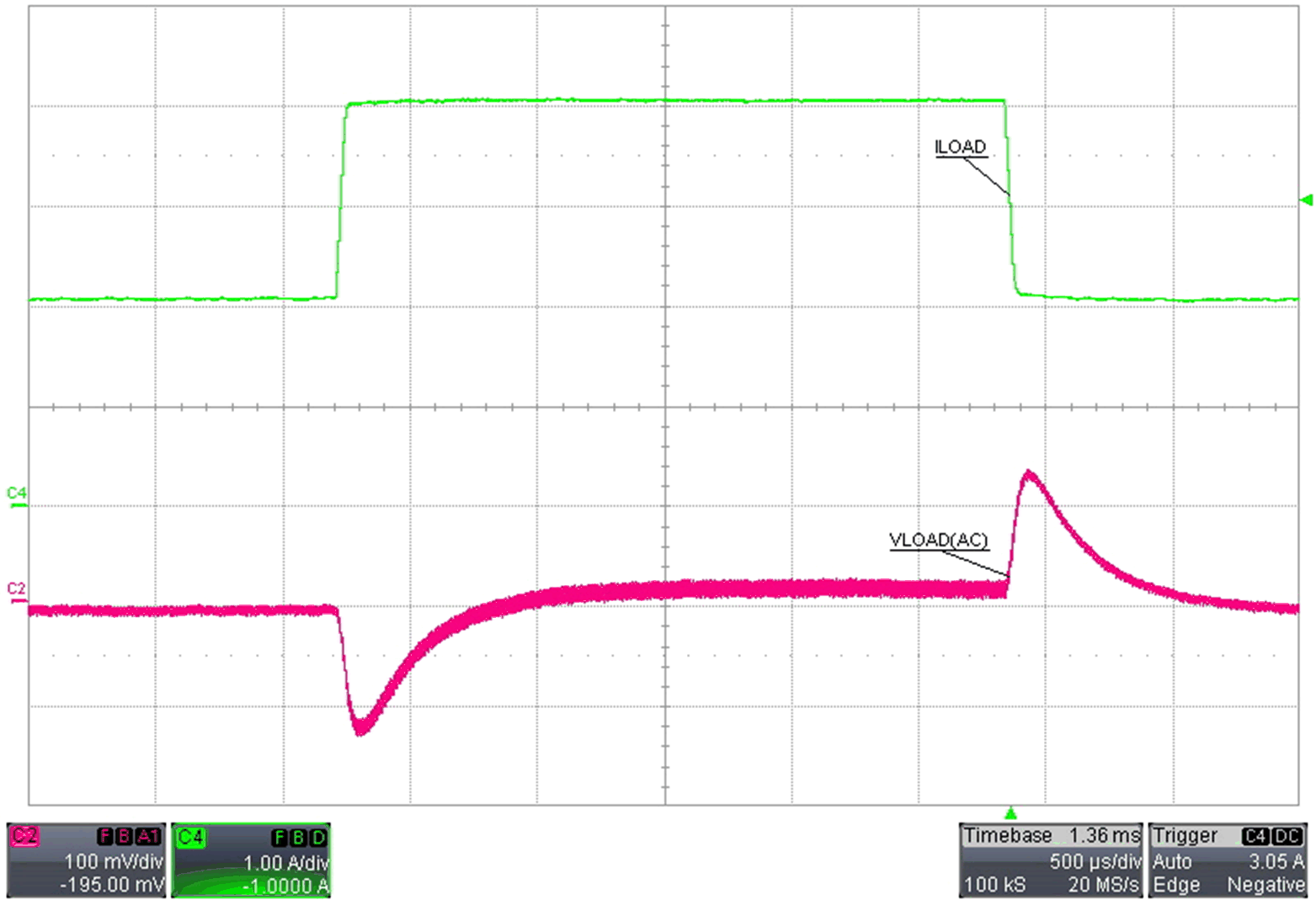

图 4-13
负载瞬态,V
SUPPLY
= 18V,I
LOAD
= 2A 至 4A
图 4-14
负载瞬态,V
SUPPLY
= 24V,I
LOAD
= 2A 至 4A
图 4-15
负载瞬态,V
SUPPLY
= 36V,I
LOAD
= 2A 至 4A
