8 疑难解答指南

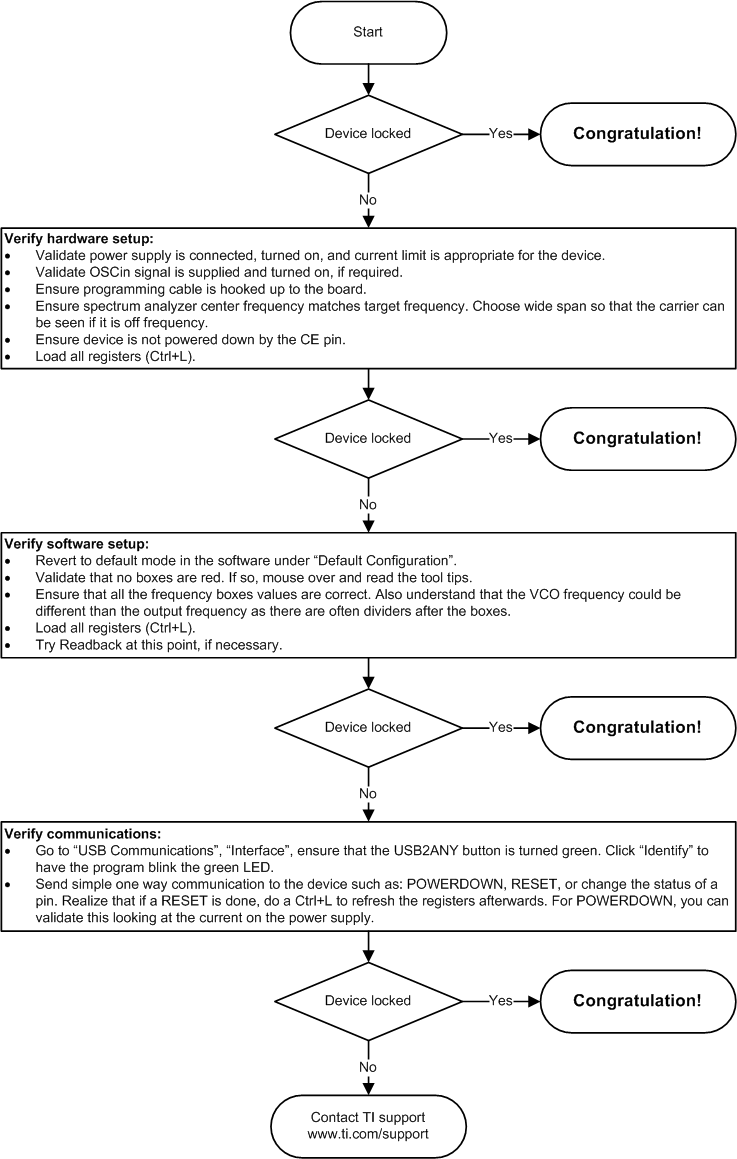

如果 EVM 未按预期工作，请使用图 8-1 来确定潜在的根本原因。请考虑以下情况：

  • 在确定 EVM 正常工作之前，请勿修改 EVM 或更改默认设置。
  • 执行寄存器读回需要正确设置软件。详细信息，请参阅Topic Link Label4.2.4。
  • LMX2820EVM 的 POR 电流大约为 220mA。
  • LMX2820EVM 的断电电流大约为 10mA。

GUID-532226C8-B799-4AFB-BAFB-559EF0135875-low.gif图 8-1 疑难解答指南
