1 设置

本节对 EVM 上的测试点和连接器进行了说明，并说明了如何正确地连接、设置和使用 LM63635QDRREVM。板顶部的香蕉插孔或卡边缘连接器均可用于连接。有关板顶部连接，请参阅图 1-1；有关卡边缘连接，请参阅图 1-2。相关详细信息，请参阅 LM636x5-Q1 3.5V 至 36V、1.5A 和 2.5A 汽车降压转换器数据表。下面列出了这些连接器的功能：

    VINEMIEVM 的输入电源。连接至合适的输入电源。
    GND系统接地。
    VOUTEVM 的输出。连接至所需负载。
    VOS输出电压感测连接（不用于电源；仅用于感测）。
    VIS输入电压感测连接（不用于电源；仅用于感测）。
    GNDS用于模拟测量的接地感测点（不用于电源；仅用于感测）。
GUID-E233E59A-147E-435E-B43D-718E2091CBC4-low.gif图 1-1 EVM 板连接

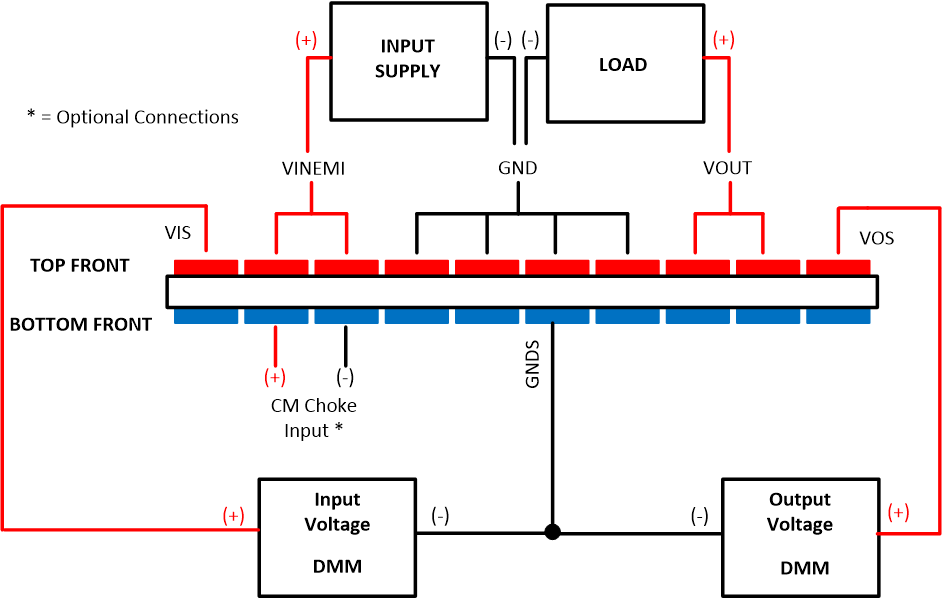

GUID-DAB9B233-2E92-45B9-8612-F9FDE6E26B58-low.gif图 1-2 EVM 卡边缘连接
