2 典型测试设置

图 2-1所示为典型的系统测试设置，即将 DS160PR410EVM-RSC 和 CEM2SLIMSAS-EVM 放置在服务器主板的 CPU 和 PCIe 4.0 端点之间。端点为安装在 U.2 转 M.2 适配器上的 M.2 接口的 SSD。

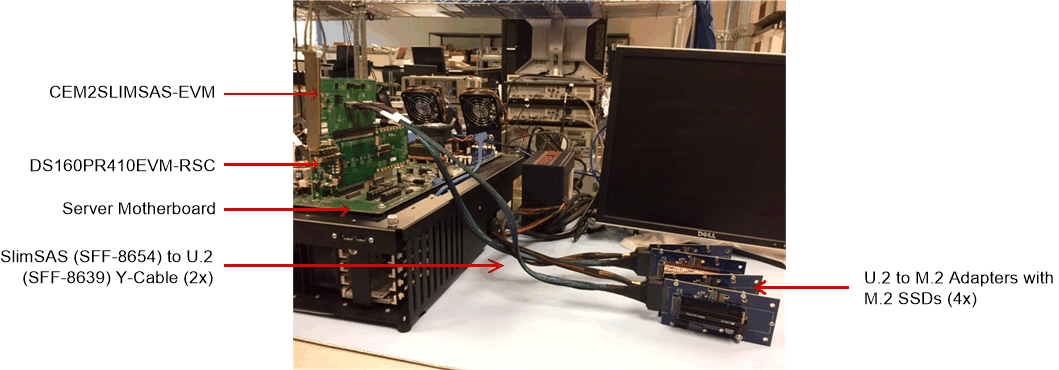

GUID-333569A1-B1A2-4307-BA67-2CB249EE3769-low.gif图 2-1 测试设置示例

测试设置具有以下项目，未包含在 CEM2SLIMSAS-EVM 中：

  • SlimSAS x8 (SFF-8654) 转 2x PCIe 驱动器插口 (SFF-8639) 电缆（仅用于 U.2，1×4），器件 #：SLSP-8X-39X2F4-0.5M。有关此项目的更多信息，请访问此处。
  • PCIe 4.0 U.2 转 M.2 适配器，器件 #：PCI-AD-U2M2-04-G4。有关此项目的更多信息，请访问此处。
