ZHCT457 February   2024 TPS62873 , TPS62876-Q1 , TPSM8287A12 , TPSM8287A15



  1.   1
  2. 1引言
  3. 2DCS-Control 拓扑概览
  4. 3固定频率 DCS-Control 拓扑概览
  5. 4开关频率变化
  6. 5低纹波省电模式
  7. 6通过堆叠（并联）获得更大（或更小）的负载电流
  8. 7结语
  9. 8参考文献

2 DCS-Control 拓扑概览

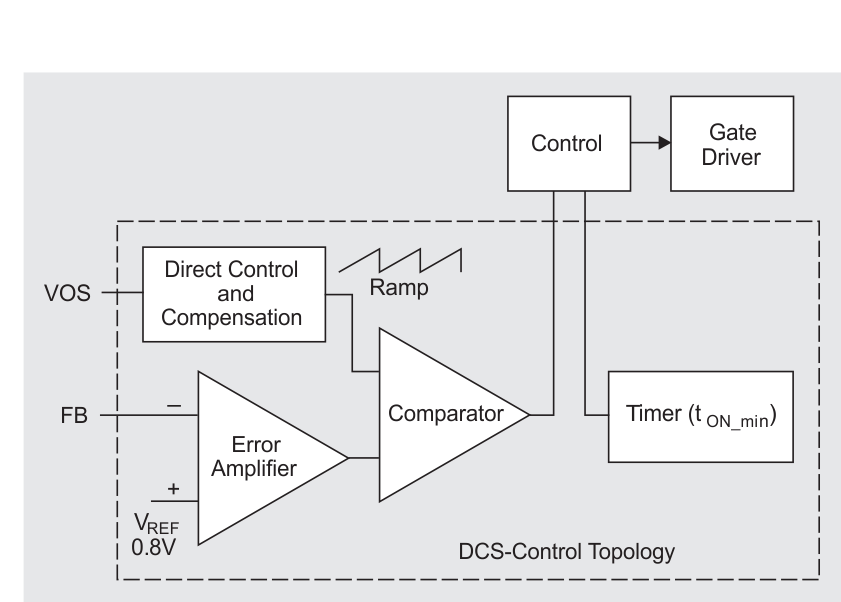

图 1 显示了 DCS-Control 拓扑的基本方框图 [1]。输出电压检测 (VOS) 引脚和反馈 (FB) 引脚为控制环路提供输入，以实现适当的调节。VOS 引脚通过将输出电压直接馈入斜坡，然后馈入比较器，使其立即影响工作点，从而实现拓扑的快速瞬态响应。FB 引脚是一条带宽较低的路径，可提供高度精确的直流设定点调节。在 DCS-Control 中时，VOS 引脚的交流路径和 FB 引脚的直流路径相结合，可提供精确的输出电压，并能够快速响应负载瞬态。

GUID-20240129-SS0I-GRWT-SNMP-FRFGZPZZ2GCF-low.gif图 1 DCS-Control 拓扑的方框图。

DCS-Control 等 COT 拓扑通过计时器设置导通时间。通过根据输入和输出电压调整此导通时间，计时器可在脉宽调制 (PWM) 模式下使大多数占空比实现合理的恒定频率运行。 方程式 1 显示了一个示例，其中 416ns 是 2.4MHz 开关频率的周期：

方程式 1. t O N   =   V O U T V I N   ×   416 n s

但是，对于需要在特定频段内外运行的应用来说，开关频率不够精确。这些应用通常需要使用振荡器设置开关频率，例如采用电压或电流模式控制时，某些情况下还需要能够与系统时钟信号同步。参考文献 [2] 提供了 DCS-Control 频率变化的更多示例。
