6.11.4.1.5 未使用 WKUP_LFOSC0

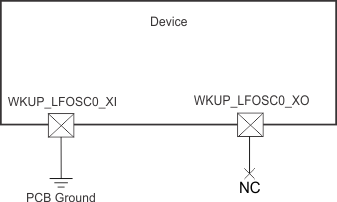

图 6-25 展示了未使用 WKUP_LFOSC0 时建议的振荡器连接。

TDA4VEN-Q1 TDA4AEN-Q1 未使用 WKUP_LFOSC0图 6-25 未使用 WKUP_LFOSC0
