ZHCSRN8 February 2023 TDC1000-Q1
PRODUCTION DATA
6.8 典型特性
TA= 25°C 时测得的值，除非另外注明。
| VDD = VIO = 3.7V | 电容反馈模式 | RL = 1kΩ |
| VDD = VIO = 3.1V | 电容反馈模式 | RL= ∞ |
| VDD = VIO = 3.7V | 电阻反馈模式 | RL = 1kΩ |

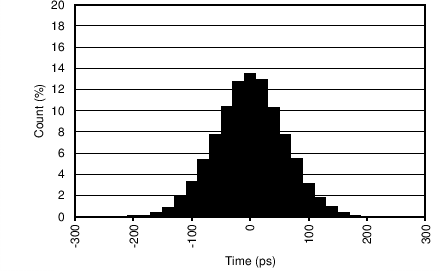

| VIN = 100 mV | fIN = 100 kHz | |
| VDD = VIO = 3.7V | 电容反馈模式 | RL = 100kΩ |
| CIN = 300pF |

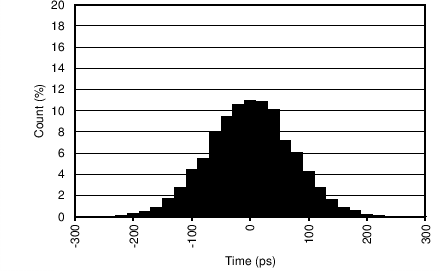

| VDD = VIO = 3.7V | LNA 电容反馈模式 | PGA 增益为 6dB |
| VIN = 100 mV | fIN = 1 MHz | |
| TA = -40°C | （请参阅图 7-1） | 数量 ≥ 10000 |
| VDD = VIO = 3.7V | 增益为 21dB | RL = 1kΩ |
| VDD = VIO = 3.7V | 增益为 21dB | RL= ∞ |
| VDD = VIO = 3.7V | 增益为 21dB | RL = 100kΩ |
| VIN = 100 mV | fIN = 100 kHz | |
| VDD = VIO = 3.7V | 增益为 21dB | RL = 100kΩ |
| VDD = VIO = 3.7V | LNA 电容反馈模式 | PGA 增益为 6dB |
| VIN = 100 mV | fIN = 1 MHz | |
| TA = 25°C | （请参阅图 7-1） | 数量 ≥ 10000 |
| VDD = VIO = 3.7V | LNA 电容反馈模式 | PGA 增益为 6dB |
| VIN = 100 mV | fIN = 1 MHz | |
| TA = 125°C | （请参阅图 7-1） | 数量 ≥ 10000 |
