6.6 典型特性

测试条件：VS+ = 2.5V、VS– = –2.5V、VIN+ = 0V、RF = 453Ω、增益 = 7V/V、RL = 200Ω、输出负载以 1/2Vs 为基准并且 TA = 25°C（除非另有说明）

OPA858 小信号频率响应与增益间的关系
VOUT = 100mVPP；有关电路配置，请参阅图 7-1和图 7-2
图 6-1 小信号频率响应与增益间的关系
OPA858 微小信号频率响应与输出负载间的关系
VOUT = 100 mVPP
图 6-3 微小信号频率响应与输出负载间的关系
OPA858 小信号频率响应与电容负载间的关系
VOUT = 100mVPP；有关电路配置，请参阅图 7-3
图 6-5 小信号频率响应与电容负载间的关系
OPA858 0.1dB 增益平坦度的大信号响应
VOUT = 2 VPP
图 6-7 0.1dB 增益平坦度的大信号响应
OPA858 闭环输出阻抗与频率间的关系
微小信号响应
图 6-9 闭环输出阻抗与频率间的关系
OPA858 电压噪声密度与频率间的关系

图 6-11 电压噪声密度与频率间的关系

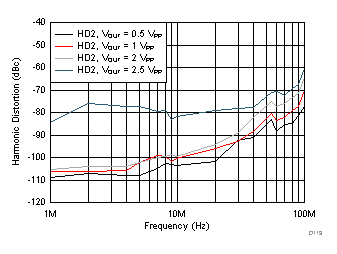

OPA858 谐波失真 (HD2) 与输出摆幅之间的关系

图 6-13 谐波失真 (HD2) 与输出摆幅之间的关系
OPA858 谐波失真 (HD2) 与输出负载间的关系
VOUT = 2 VPP
图 6-15 谐波失真 (HD2) 与输出负载间的关系
OPA858 谐波失真 (HD2) 与增益间的关系
VOUT = 2 VPP
图 6-17 谐波失真 (HD2) 与增益间的关系

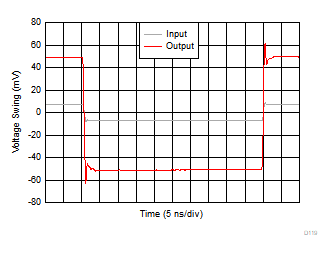

OPA858 小信号瞬态响应
平均上升和下降时间 (10%–90%) = 450ps
图 6-19 小信号瞬态响应
OPA858 小信号瞬态响应与电容负载间的关系

图 6-21 小信号瞬态响应与电容负载间的关系
OPA858 导通瞬态响应
VS+ = 5V，VS– = 接地
图 6-23 导通瞬态响应
OPA858 共模抑制比与频率间的关系
微小信号响应
图 6-25 共模抑制比与频率间的关系
OPA858 静态电流与电源电压间的关系
2 个典型芯片
图 6-27 静态电流与电源电压间的关系
OPA858 静态电流（禁用放大器）与环境温度间的关系
已测试 30 个芯片
图 6-29 静态电流（禁用放大器）与环境温度间的关系
OPA858 失调电压与环境温度间的关系
µ = 1µV/°C σ = 2.2µV/°C 已测试 28 个芯片
图 6-31 失调电压与环境温度间的关系
OPA858 失调电压与输入共模电压间的关系
VS = 5V 3 个典型芯片
图 6-33 失调电压与输入共模电压间的关系
OPA858 失调电压与输出摆幅间的关系
VS = 3.3V 3 个典型芯片
图 6-35 失调电压与输出摆幅间的关系
OPA858 失调电压、输出摆幅与环境温度间的关系

图 6-37 失调电压、输出摆幅与环境温度间的关系
OPA858 输入偏置电流与输入共模电压间的关系

图 6-39 输入偏置电流与输入共模电压间的关系
OPA858 失调电压分布图
µ= -0.28mV σ = 0.8 mV 已测试 4555 个芯片
图 6-41 失调电压分布图
OPA858 小信号频率响应与电源电压间的关系
VOUT = 100 mVPP

图 6-2 小信号频率响应与电源电压间的关系
OPA858 小信号频率响应与环境温度间的关系
VOUT = 100 mVPP
图 6-4 小信号频率响应与环境温度间的关系
OPA858 大信号频率响应与增益间的关系
VOUT = 2 VPP
图 6-6 大信号频率响应与增益间的关系
OPA858 大信号频率响应
VS = 3.3V VOUT = 1 VPP
图 6-8 大信号频率响应
OPA858 开环幅度和相位与频率间的关系
微小信号响应
图 6-10 开环幅度和相位与频率间的关系
OPA858 电压噪声密度与环境温度间的关系
频率 = 10MHz
图 6-12 电压噪声密度与环境温度间的关系

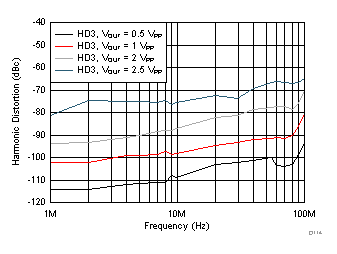

OPA858 谐波失真 (HD3) 与输出摆幅之间的关系

图 6-14 谐波失真 (HD3) 与输出摆幅之间的关系
OPA858 谐波失真 (HD3) 与输出负载间的关系
VOUT = 2 VPP
图 6-16 谐波失真 (HD3) 与输出负载间的关系
OPA858 谐波失真 (HD3) 与增益间的关系
VOUT = 2 VPP
图 6-18 谐波失真 (HD3) 与增益间的关系
OPA858 大信号瞬态响应
平均上升和下降时间 (10%–90%) = 750ps
图 6-20 大信号瞬态响应
OPA858 输出过载响应
2 × 输出过驱
图 6-22 输出过载响应
OPA858 关闭瞬态响应
VS+ = 5V，VS– = 接地
图 6-24 关闭瞬态响应
OPA858 电源抑制比与频率间的关系
微小信号响应
图 6-26 电源抑制比与频率间的关系
OPA858 静态电流与环境温度间的关系
2 个典型芯片
图 6-28 静态电流与环境温度间的关系
OPA858 失调电压与电源电压间的关系
3 个典型芯片
图 6-30 失调电压与电源电压间的关系
OPA858 失调电压与输入共模电压间的关系
VS = 3.3V 3 个典型芯片
图 6-32 失调电压与输入共模电压间的关系
OPA858 失调电压与输入共模电压以及与环境温度间的关系

图 6-34 失调电压与输入共模电压以及与环境温度间的关系
OPA858 失调电压与输出摆幅间的关系
VS = 5V 3 个典型芯片
图 6-36 失调电压与输出摆幅间的关系
OPA858 输入偏置电流与环境温度间的关系
3 个典型芯片
图 6-38 输入偏置电流与环境温度间的关系
OPA858 静态电流分布
µ= 20.35mA σ= 0.2mA 已测试 4555 个芯片
图 6-40 静态电流分布
OPA858 输入偏置电流分布
µ= –0.1pA σ = 0.39pA 已测试 4555 个芯片
图 6-42 输入偏置电流分布
