4.4.2.2 示例

如果所有 13 个由被调用方保存的寄存器都是由为 C62x 编译的函数来保存的，则保存区域如下图所示。大端字节序一列中的粗体条目表示交换对。

函数保存所有由被调用方保存的寄存器时的 C62x 保存区域图 4-3 函数保存所有由被调用方保存的寄存器时的 C62x 保存区域

如果仅保存寄存器 B13、B12、A12、A11 和 A10：

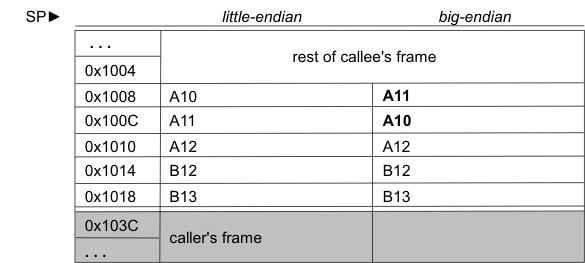

仅保存寄存器 B13、B12、A12、A11 和 A10 时的 C62x 保存区域图 4-4 仅保存寄存器 B13、B12、A12、A11 和 A10 时的 C62x 保存区域

请注意，B13:B12 未交换，因为其偏移量未正确对齐。
