2 实现

原理

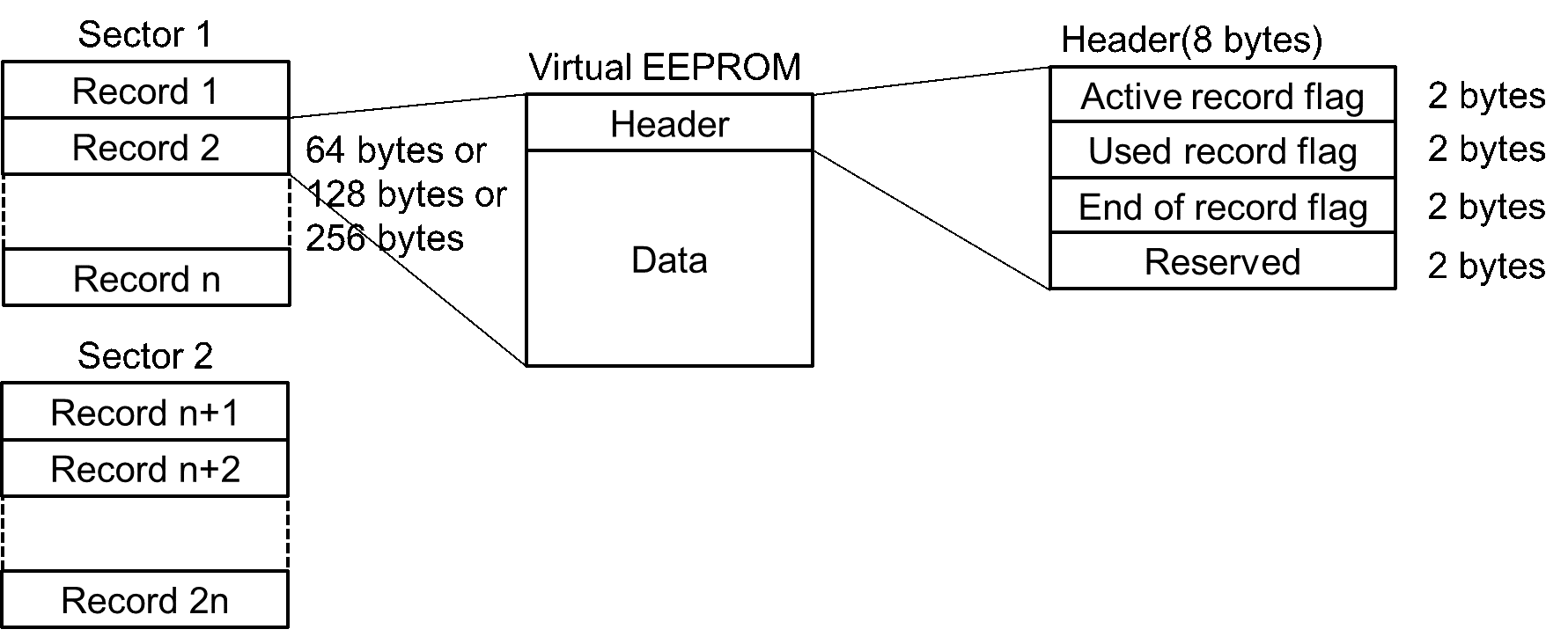

在本应用手册所述的实现方案中，扇区根据虚拟 EEPROM 的大小分为“记录”区域。每条记录都包含标头和数据。标头显示记录的状态。记录的其余部分（总记录大小减去标头的 8 字节大小）用于存储用户数据。一个扇区中的记录数为（扇区大小/记录大小）。对于 128 字节记录大小，一个扇区中有 8 条记录。图 2-1 显示了 EEPROM 仿真的结构。

所有这些记录都用于存储同一虚拟 EEPROM 的数据。当尝试修改虚拟 EEPROM 的数据时，实际上会创建一条新记录，而不是在原来记录上进行修改。闪存中记录之间的差异体现在数据是新数据还是旧数据。换句话说，它们是同一数据的不同版本。它更像是 RAM 中存储器区域的备份。

共有三个用户可配置的参数，可根据应用程序要求在 eeprom_emulation_type_a.h 中进行配置。这些参数会影响空间利用和耐写次数，稍后将对此进行分析。

• 记录大小：64 字节、128 字节或 256 字节
• 使用的扇区数：至少 2 个
• 扇区地址

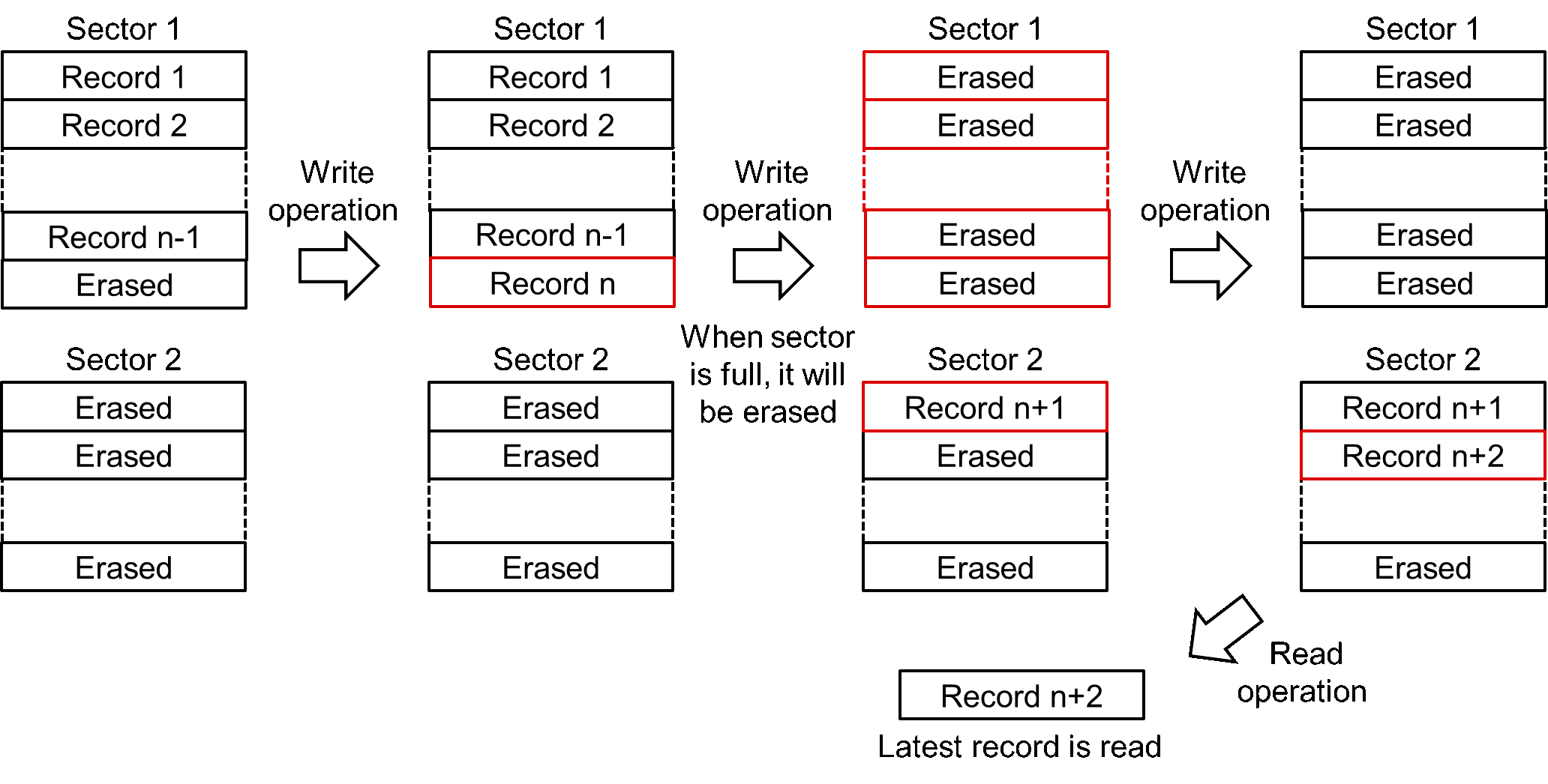

EEPROM 仿真的基本行为如图 2-2 所示。当执行写入操作时，用户的数据将作为新记录存储到闪存中。执行读取操作时，将读取最新记录。仅当扇区已满时才执行擦除操作。

标头

标头用于管理记录。通过检查单个记录的标头，可以确定该记录的状态。通过检查所有记录的标头，可以找到最新记录，并检查 EEPROM 仿真的格式。

每条记录都有一个可显示其状态的标头。标头设置为 8 个字节，具有 3 个标志。根据标志的不同，总共有四种记录状态。标志与记录状态之间的关系如下所示。

所有标志都会首先被擦除。写入新记录时，首先会设置活动记录标志并将状态更改为“Recording”。然后将数据写入记录。仅当数据完全写入时，才会设置记录结束标志。它监测写入操作的完成。如果系统在写入数据时断电，恢复时将检测到记录状态为“Recording”。

出现新的活动记录后，旧的活动记录将通过设置已用的记录标志来更改为“Used”。图 2-3 显示了执行写入操作时的记录状态变化。可以看到始终有一条活动记录，这有助于从断电状态中恢复。
