3 软件说明

软件功能和流程

用户总共仅直接调用三个函数。

• EEPROM_TypeA_init
• EEPROM_TypeA_writeData
• EEPROM_TypeA_eraseLastSector

图 3-1 中显示了简要软件流程。器件应首先执行初始化代码。通过调用 EEPROM_TypeA_init，它会搜索活动记录并检查闪存的格式。如果存在活动记录，则活动的数据将复制到 RAM 中的缓冲区。如果格式不正确，将修复格式。初始化后，将有一个用于 EEPROM 仿真且正确格式化的闪存区域，几个跟踪活动记录的全局变量以及一个复制活动记录数据的 RAM 缓冲区。

在应用程序中，用户可以直接读取或编辑 RAM 中的缓冲区。仅当调用 EEPROM_TypeA_writeData 时，缓冲区才会作为新的活动记录存储到闪存中。EEPROM_TypeA_writeData 还将在扇区已满时设置擦除标志。在流程中，设置擦除标志后会立即调用 EEPROM_TypeA_eraseLastSector。根据应用程序，用户可以选择适当的时间点来擦除。

EEPROM 函数

实现此功能需要六个函数。除上述三个函数外，其余三个函数主要由 EEPROM_TypeA_init 调用。

• EEPROM_TypeA_init
• EEPROM_TypeA_writeData
• EEPROM_TypeA_eraseLastSector
• EEPROM_TypeA_readData
• EEPROM_TypeA_searchCheck
• EEPROM_TypeA_repairFormat

此外，7 个全局变量用于记录 EEPROM 仿真的状态。有 4 个全局变量用于跟踪活动记录。

• uint32_t gActiveRecordAddress；
• uint32_t gNextRecordAddress；
• uint16_t gActiveRecordNum；
• uint16_t gActiveSectorNum；

gActiveRecordAddress 和 gNextRecordAddress 用于存储活动记录相关地址。

gActiveRecordNum 和 gActiveSectorNum 用于跟踪活动记录的位置。

有 3 个全局变量用于表示标志。

• bool gEEPROMTypeASearchFlag；
• bool gEEPROMTypeAEraseFlag；
• bool gEEPROMTypeAFormatErrorFlag；

当存在活动记录时设置 gEEPROMTypeASearchFlag。

当扇区已满且需要擦除时设置 gEEPROMTypeAEraseFlag。

当发现格式错误时设置 gEEPROMTypeAFormatErrorFlag。

EEPROM_TypeA_init

该函数用于初始化 EEPROM 仿真。通过此函数，可恢复用户数据并跟踪闪存中的活动记录。此函数包含以下功能：

• 活动记录搜索和格式检查
• 将活动记录读取到 RAM 中的缓冲区
• 如有必要，通过调用 EEPROM_TypeA_repairFormat 进行格式修复

图 3-2 中显示了软件流程。首先，它通过调用 EEPROM_TypeA_searchCheck 搜索活动记录并检查格式。根据 EEPROM_TypeA_searchCheck 设置的标志，可以确定活动记录是否存在或格式是否正确。如果存在活动记录，则通过调用 EEPROM_TypeA_ReadData 将活动记录的数据复制到 RAM 中的缓冲区，并将指针设置为活动记录。如果不存在活动记录，则擦除所有扇区并将指针设置为第一个扇区的开头。

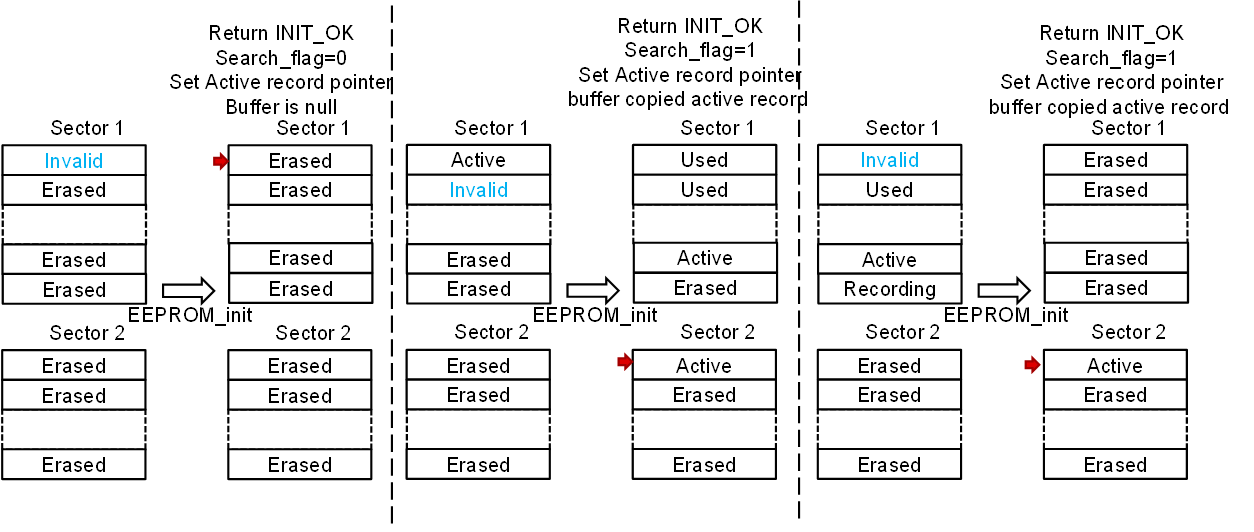

如果格式不正确，将通过调用 EEPROM_TypeA_repairFormat 来修复格式。格式修复后，将擦除所有扇区并恢复活动记录。图 3-3 和图 3-4 分别显示了 EEPROM_TypeA_init 前后的闪存区域比较。

该函数的输入是 RAM 中缓冲区的地址。该函数的输出为操作状态。此外，函数中更新了全部 7 个全局变量。

• 输入：&buffer[0]
• 输出：操作状态

EEPROM_TypeA_writeData

EEPROM_TypeA_writeData 用于将数据从 RAM 中的缓冲区存储到闪存。通过该函数，可以将新的活动记录添加到闪存中。

用户可以直接读取或编辑 RAM 中的缓冲区。但是，只有在调用此函数后，缓冲区的数据才会复制到新的活动记录中。换句话说，闪存区域用于记录/备份缓冲区。断电时，RAM 中的所有数据都会丢失，并且活动记录用于恢复数据。

图 3-5 中显示了软件流程。首先，它会检查下一条记录是否擦除。然后开始将数据存储到下一条记录中。该过程如图 2-3 所示：

1. 将记录的标头设置为“Recording”
2. 将数据从 RAM 中的缓冲区复制到记录中
3. 将记录的标头设置为“Active”
4. 如果存在最后一条活动记录，将其标头设置为“Used”

最后，检查该扇区是否已满。如果是，将设置 gEEPROMTypeAEraseFlag。此外，有关活动记录的全局变量也会更新。EEPROM_TypeA_writeData 前后的闪存区域比较如图 3-6 所示。

该函数的输入是 RAM 中缓冲区的地址。该函数的输出为操作状态。

• 输入：&buffer[0]
• 输出：操作状态

EEPROM_TypeA_eraseLastSector

EEPROM_TypeA_eraseLastSector 用于在闪存扇区已满时擦除该扇区。调用 EEPROM_TypeA_writeData 时，如果扇区已满，将设置 gEEPROMTypeAEraseFlag。建议在设置 gEEPROMTypeAEraseFlag 后立即调用 EEPROM_TypeA_eraseLastSector，如图 3-1 所示。但是，用户可以通过修改简要软件流程来更改要擦除扇区的时间点。

该函数的输出为操作状态。

• 输入：void
• 输出：操作状态

EEPROM_TypeA_readData

EEPROM_TypeA_readData 用于将数据从闪存中的活动记录复制到 RAM 中的缓冲区。该函数在 EEPROM_TypeA_init 中调用。虽然用户可以直接读取或编辑 RAM 中的缓冲区，但用户通常不会直接使用 EEPROM_TypeA_readData。

该函数的输入是 RAM 中缓冲区的地址。

• 输入：&buffer[0]
• 输出：void

EEPROM_TypeA_searchCheck

EEPROM_TypeA_searchCheck 用于搜索活动记录并检查格式。该函数遍历所有记录的标头。如果找到活动记录，将设置搜索标志并更新活动记录相关的全局变量。如果存在“Recording”标头或无效标头，或存在其他格式错误情况，将设置错误标志。该函数在 EEPROM_TypeA_repairFormat 中调用。图 3-7 中显示了软件流程。

该函数通过设置全局变量来输出结果，因此函数的输入和输出都是 void。

• 输入：void
• 输出：void

EEPROM_TypeA_repairFormat

EEPROM_TypeA_repairFormat 用于修复格式。在调用函数之前，活动记录应已读取到 RAM 中的缓冲区。通过此函数，可擦除所有扇区并将数据从 RAM 中的缓冲区复制到闪存中的新记录中。该函数在 EEPROM_TypeA_repairFormat 中调用。图 3-8 中显示了软件流程。

该函数的输入是 RAM 中缓冲区的地址。该函数的输出为操作状态。

• 输入：&buffer[0]
• 输出：操作状态

应用程序集成

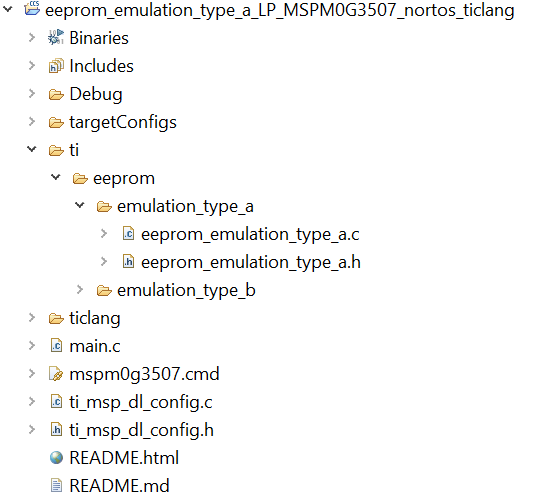

需要此功能的应用程序必须包含为 MSPM0 MCU 提供的 eeprom_emulation_type_a.c 和 eeprom_emulation_type_a.h 文件。另外，还需包含面向特定器件的闪存 API。例如，对于 MSPM0G3507/MSPM0L1306，需要包含以下文件：

• eeprom_emulation_type_a.c
• eeprom_emulation_type_a.h
• ti_msp_dl_config.c
• ti_msp_dl_config.h

支持 MSPM0 产品的 SDK 中已包含 EEPROM 仿真库。

该 SDK 中还包含所有闪存 API 文件。

EEPROM 仿真存储器占用空间

表 3-2 详细说明了 EEPROM 仿真驱动程序在闪存大小和 RAM 大小方面的占用空间。下表和下图是在使用 Code Composer Studio（版本：11.2.0.00007）且优化级别为 2 的条件下确定的。

EEPROM 仿真时序

本部分介绍了与基于两个 1KB 闪存扇区的 EEPROM 仿真驱动程序相关的时序参数。

所有时序测量均在以下条件下执行：

• MSPM0G3507
• 系统时钟为 32MHz
• 从闪存执行
• 室温

这些函数通过以下参数进行测试：

• 记录大小：128 字节
• 使用的扇区数：2
• 扇区地址：0x00001000
