3.2.2 脚本签名

RBL 始终需要签名的引导映像（主要是 SBL）。如果未签名，RBL 将无法引导 SBL。RBL 在刷写或功能模式下加载的任何映像都需要经过签名。创建证书并将证书附加到二进制文件的过程称为对脚本进行签名。

要点

  • 在任何工作模式下，RBL 始终需要签名的映像。因此，RBL 加载的任何映像都必须经过签名。在功能模式下，这意味着必须对 sFLASH 中的 SBL 进行签名。在闪存模式下，这意味着由 RBL 加载到 RAM 的闪存编程器映像也必须经过签名。
  • 上述格式是 TI 提供的自定义参考格式。由于 SBL 是用户实现的并会引导 .appimage，因此用户可以根据自己的偏好定义 .appimage 的任何格式，并以所需的方式实现 SBL 来解析此映像。

如需了解更多详细信息，请参阅 毫米波 MCU Plus SDK 版本的自述文件中的引导工具 部分。

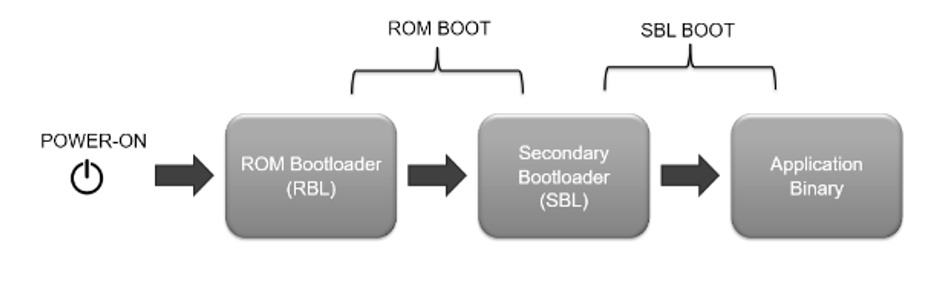

在刷写 SBL 和应用程序映像后，SOC 通电后的概要流程如下所示。

启动流程概要图 3-2 启动流程概要
