在进行第 3.3 节中描述的任何修改后，重新编译项目 shared_key_image_encrypt 和 key_image 的 Debug 配置。然后，重新编译项目 shared_key_boot_serial 的 Debug_wKey 配置。调试版配置不会锁定 JTAG，可以在开发期间使用它。发布版配置将锁定 JTAG，且应当用于共享密钥引导加载程序的生产版本。

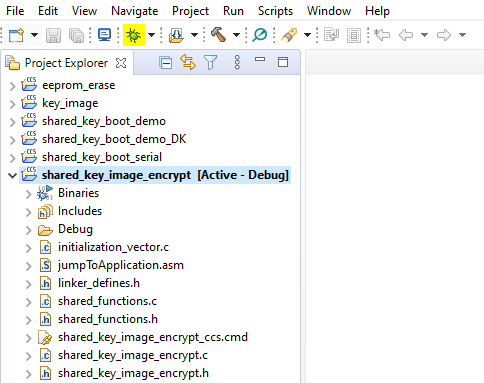

1. 使用 USB 电缆将 EK-TM4C129EXL LaunchPad 开发套件从 LaunchPad 的 DEBUG 端口连接到 PC 上的 USB 端口，启动 shared_key_image_encrypt 项目。这可以通过在 Project Explorer 窗口中突出显示该项目，然后点击图 2-5 中的黄色调试图标来完成。
   图 2-5 执行 shared_key_image_encrypt 程序
2. 确定串行端口已由 PC 分配给 LaunchPad 的虚拟串行端口。这可以通过在 PC 上运行器件管理器找到。在图 2-6 中，LaunchPad 被分配给了 COM19。
   图 2-6 识别 COM 端口
3. 打开支持 XMODEM 通信的终端仿真器。本例中使用了“Tera Term”。通过串行连接到 LaunchPad 的已识别的 COM 端口。
   图 2-7 在 Tera Term 中选择 COM 端口
4. 将终端仿真器配置为使用 460800 波特、8 位数据、1 个停止位和无奇偶校验的串行端口。
   图 2-8 在 Tera Term 中配置 COM 端口
5. 通过点击 Code Composer Studio 中的绿色箭头或按 F8 来执行 shared_key_image_encrypt 程序。
   图 2-9 执行 shared_key_image_encrypt 程序
6. 现在终端上应显示以下菜单。
   图 2-10 shared_key_image_encrypt 命令菜单
7. 要创建由引导加载程序使用的签名和加密映像，请执行以下步骤：
   1. 使用 XMODEM 协议，将文件 key_image.bin 从项目 key_image 的调试子目录传输到器件上。按如下步骤使用 Tera Term：
      1. 在终端仿真器中键入 K（不区分大小写）。
      2. 选择“File”->“Transfer”->“XMODEM”->“Send”。
      3. 浏览到 key_image\Debug\key_image.bin，然后选择“Open”。
         图 2-11 加载密钥映像
      4. 终端现在应显示 Keys successfully programmed into EEPROM。
         图 2-12 已成功加载密钥
   2. 将应用程序映像传输到器件中。按如下步骤使用 Tera Term：
      1. 在终端仿真器中键入 L。
      2. 选择“File”->“Transfer”->“XMODEM”->“Send”。
      3. 浏览到 shared_key_boot_demo\Debug\shared_key_boot_demo.bin，然后选择“Open”。

      对于一个完整的 1MB 闪存器件，传输最多可能需要一分钟。完成后，终端上将显示消息 File programming complete。

      图 2-13 加载程序映像
   3. 输出二进制映像的签名和加密版本。按如下步骤使用 Tera Term：
      1. 在终端仿真器中键入 O。
      2. 选择“File”->“Transfer”->“XMODEM”->“Receive”。
      3. 选择一个输出文件名，例如：

         shared_key_boot_demo\Debug\shared_key_boot_demo_encrypted.bin，然后选择“Save”。

   4. 或者，可以通过以下方式，根据存储在闪存中的未加密映像验证刚刚创建的加密文件：
      1. 在终端仿真器中键入 V。
      2. 选择“File”->“Transfer”->“XMODEM”->“Send”。
      3. 浏览到 shared_key_boot_demo\Debug\shared_key_boot_demo_encrypted.bin，然后选择“Open”。
      4. 对于一个完整的 1MB 闪存器件，传输大约需要一分钟。完成后，如果加密文件的哈希值验证成功，终端会显示消息 File verification complete。

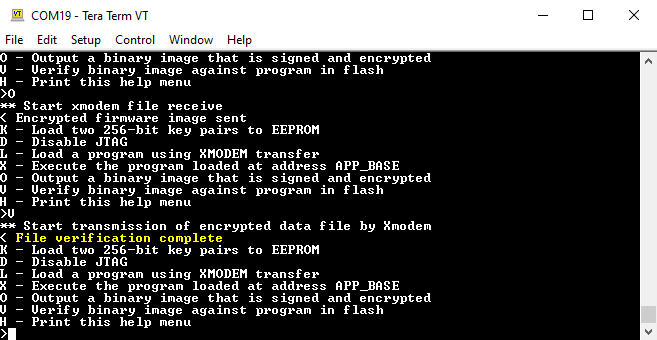

         图 2-14 验证程序映像
   5. 或者，可以通过以下方式执行已编程到器件中的应用程序代码：
      1. 在终端仿真器中键入 X。
      2. 终端上将显示消息 Hash value authenticated，LaunchPad 上的 LED D1 将闪烁。
      3. 使用 Code Composer Studio 或 LaunchPad 上的重置按钮重置 LaunchPad，终端将指示程序返回 shared_key_image_encrypt 工具。
