3.1.3 增加控制器输入数量

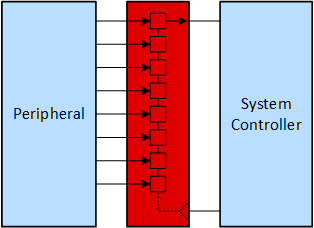

GUID-089963EF-E977-448A-A66B-D830351DEE1E-low.gif图 3-3 使用移位寄存器对并行数据进行序列化并保护控制器 I/O
  • 只需两个 I/O 即可将 8 位并行数据输入到系统控制器
  • 移位寄存器可通过菊花链连接在一起以产生大量输入
  • 使用一个并行输入/串行输出移位寄存器能够以高达 180 Mbps 速率输入串行数据
  • 请通过在线参数搜索工具，查找合适的移位寄存器
