14 当在连接多个节点的网络中进行通信时，我发现 CAN 数据包的某些位与数据包的其余位相比具有更大的差分 CAN 电压。为什么？

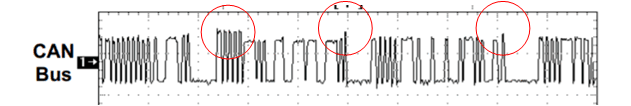

差分 CAN 总线电压在某些位上显示更高的电压图 14-1 差分 CAN 总线电压在某些位上显示更高的电压

CAN 数据包（如图 14-2 所示）由数据包开头的 ID 位组成，这些位用于按位仲裁，以确定哪个节点将继续传输以及哪个/哪些其他节点将停止的优先级。此外，在数据包末尾，ACK 是确认位，由正确接收数据包的所有节点显性驱动。因此，当总线上的多个节点同时显性驱动时，与仅由主发送器节点驱动的其他位相比，差分电压的幅度更高。图 14-3 显示了三个节点通信的 CAN 总线流量的快照，我们可以清楚地看到 CAN 总线上的电压幅度更大。这些时间实例发生在在确认位期间或 B 和 C 在 ID 阶段一起传输时。

CAN 数据包：查看帧开头的 ID 位和帧末尾附近的 ACK图 14-2 CAN 数据包：查看帧开头的 ID 位和帧末尾附近的 ACK
CAN 总线波形描述了为什么有些位的幅度更大图 14-3 CAN 总线波形描述了为什么有些位的幅度更大
