1 特性

  • 可配置为线性或脉宽调制 (PWM) 模式 VCM 电流生成方案
  • 针对 VCM 的高效 PWM 电流控制
  • 高级振铃补偿
  • 针对 VCM 电流控制的集成型 10 位数模转换器
  • 保护
    • VCM 引脚上的开路和短路检测
    • 欠压闭锁 (UVLO)
    • 过热保护
    • VCM 输出上的开路或短路保护
    • 针对 VCM 驱动器的内部电流限制
    • 4kV 静电放电 (ESD) 人体放电模式 (HBM)
  • I2C 接口
  • 运行温度范围：-40ºC 至 85ºC
  • 6 焊球晶圆级芯片 (WCSP) 封装，焊球间距 0.4mm
  • 最大芯片尺寸：0.8mm × 1.48mm
  • 封装高度：
    • YFM：0.15mm
    • YMB：0.3mm

2 应用

  • 手机自动调焦
  • 数码相机自动对焦
  • 虹膜和曝光控制
  • 监控摄像机
  • 网络和 PC 摄像机
  • 传动器控制

3 说明

DRV201 器件是一款用于摄像机自动对焦的高级音圈电机驱动器。它有一个用于设定 VCM 电流的集成型数模转换器。VCM 电流由一个固定频率 PWM 控制器或者一个线性模式驱动器控制。可通过 I2C 寄存器选择电流生成。DRV201 器件集成有感应电阻以实现电流调节，并可通过 I2C 控制电流。

当改变 VCM 内的电流时，镜头振铃由高级振铃补偿功能进行补偿。振铃补偿大大减少了自动对焦所需的时间。此器件还有一个 VCM 短路和开路保护功能。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DRV201 DSBGA (6) 0.80mm x 1.48mm
PICOSTAR (6) 0.80mm x 1.48mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

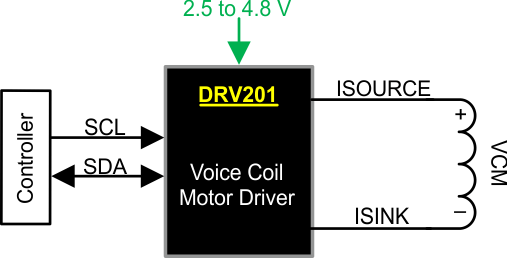

简化电路原理图

DRV201 bd_key_graph_slvsb25.gif
