1 特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 的下列结果：
    • 器件温度等级 1：–40°C 至 +125°C
    • 器件 HBM 分类等级 2：±2kV
    • 器件 CDM 分类等级 C4B：±750V
  • 实现零功耗 (< 5 mW) 待机功耗
  • 一次侧调节 (PSR) 功能免除了对光耦合器的需求
  • 具有由线路和负载产生±5% 电压和电流变化的调节能力
  • 700V 启动开关
  • 83kHz最大开关频率，支持低待机功耗充电器设计
  • 针对最高总体效率的谐振环谷值开关运行
  • 具有频率抖动特性，确保符合 EMI 标准
  • 针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制栅极驱动输出
  • 过压、欠压和过流保护功能
  • 可编程电缆补偿
  • 小外形尺寸集成电路 (SOIC)-7 封装

2 应用

  • 汽车电源
  • 混合和电动汽车
  • 家用电器和工业自动化 SMPS
  • 备用和辅助电源

3 说明

UCC28730-Q1 隔离式反激电源控制器无需使用光耦合器即可提供恒压 (CV) 和恒流 (CC) 输出调节。最小开关频率 30Hz 可促进实现低于 5mW 的无负载功耗。此器件处理来自一次侧电源开关和辅助反激式绕组的信息，以对输出电压和电流进行精确控制。

其内部的 700V 启动开关、动态可控的工作状态和定制的调制方式支持超低待机功耗，而不会影响启动时间或输出瞬态响应。UCC28730-Q1 中的控制算法允许工作效率达到或超过适用标准。带有谷值开关的断续传导模式 (DCM) 降低了开关损耗。调制开关频率和一次侧峰值电流振幅（FM 和 AM）可在整个负载和线路范围内保持高转换效率。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
UCC28730-Q1 SOIC (7) 4.90mm x 3.90mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。


简化电路原理图

UCC28730-Q1 alt_luscr9.gif

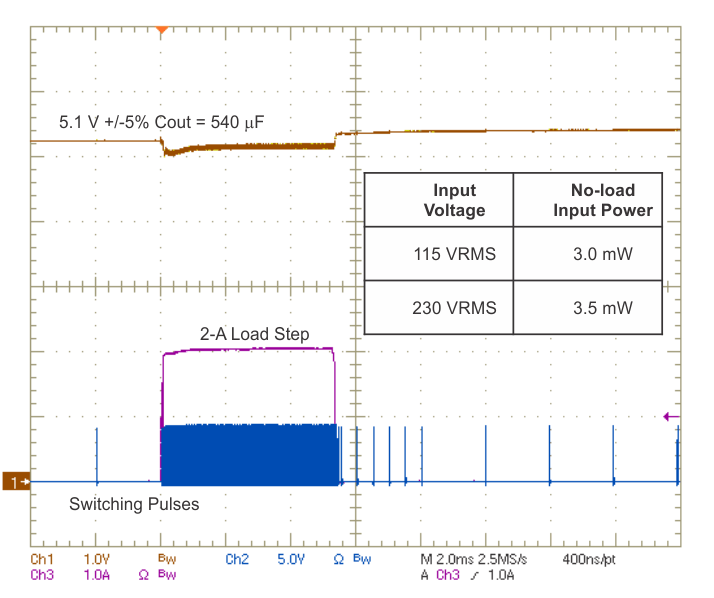

无负载时零功耗

UCC28730-Q1 alt2_slusbl6.gif
