设计谐振回路并选择初级侧 MOSFET 后,需要再次检查转换器的 ZVS 运行。只有当栅极关闭沿的谐振电感器中剩余足够的电流给开关节点放电时,才能实现 ZVS。UCC256303 基于开关节点的转换实现自适应死区时间。转换检测电路的检测范围为 1V/ns 至 50V/ns。

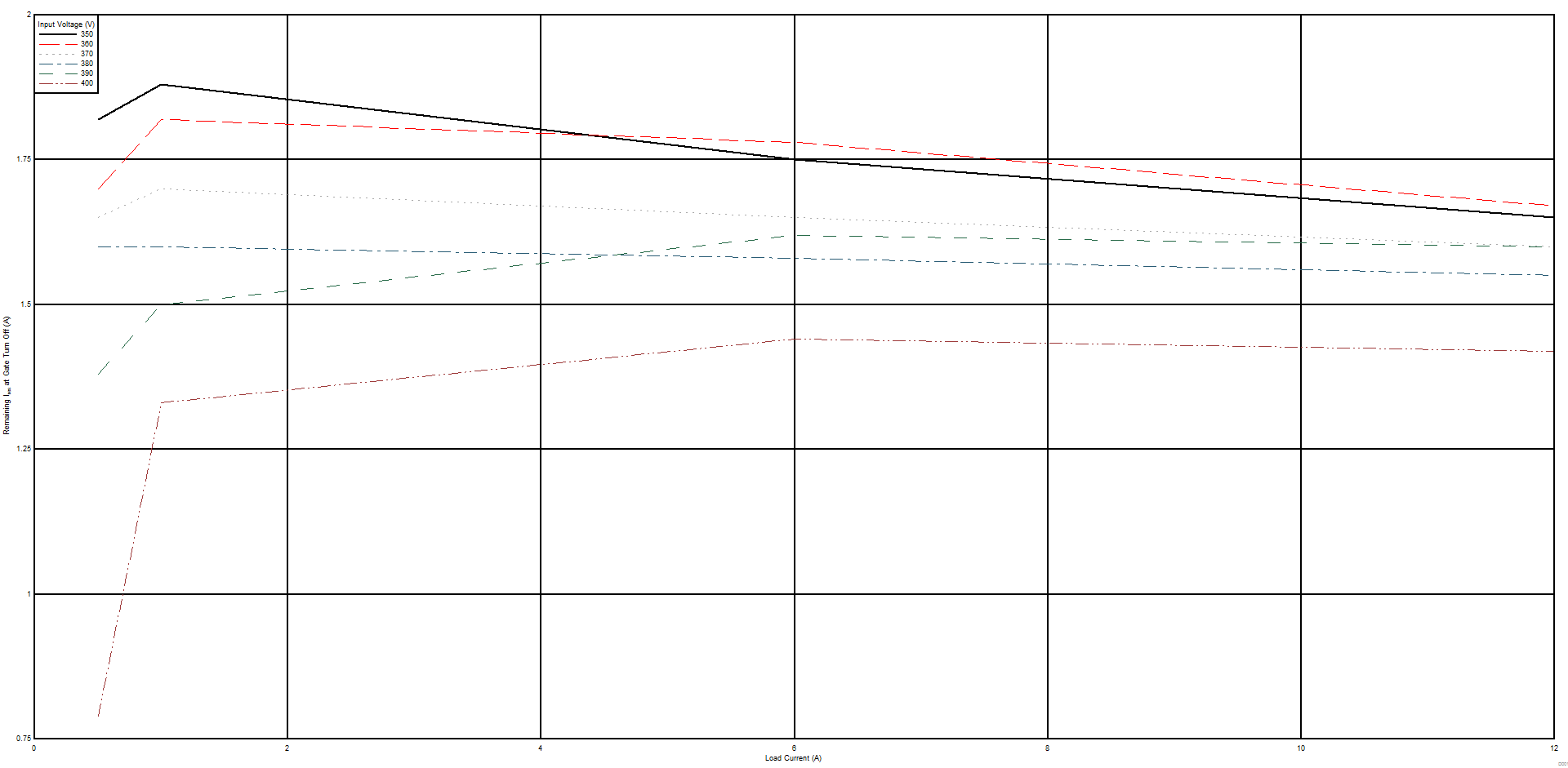

为了检查 ZVS 运行,要进行一系列时间域仿真,并捕捉栅极关闭沿的谐振电流。下方显示了示例图:
上图假设在 5% 负载时出现最大开关频率,且系统在 5% 负载时开始突发。
从该图中,回路中剩余的最小谐振电流在相关运行范围内为 Imin = 0.8A。要计算压摆率,必须知道初级侧开关节点寄生电容。此值可以由 MOSFET 数据表中进行估测。在本例中,Cswitchnode = 400pF。最小压摆率通过以下方式进行计算:
该值大于 1V/ns 最小可检测压摆率。
