12.2.3 应用曲线
UCC15241-Q1 具有与 UCC14240-Q1 相同的引脚排列和功能，但其最大输出功率能力有所不同。应用响应是相似的，而 PMP23223 参考设计对于演示该功能仍然很有价值。PMP23223 参考设计用于将隔离式直流/直流辅助电源模块 UCC14240-Q1 与用于 SiC 功率 MOSFET 或 IGBT 电源模块的隔离式栅极驱动器 UCC21732-Q1 配对使用。以下波形显示了正负电源轨的受控软启动。此外还显示了从 1kHz 至 35kHz 的栅极驱动器开关期间快速且高度精确的电压调节。有关更多详细信息，请参阅 PMP23223 参考设计测试报告。

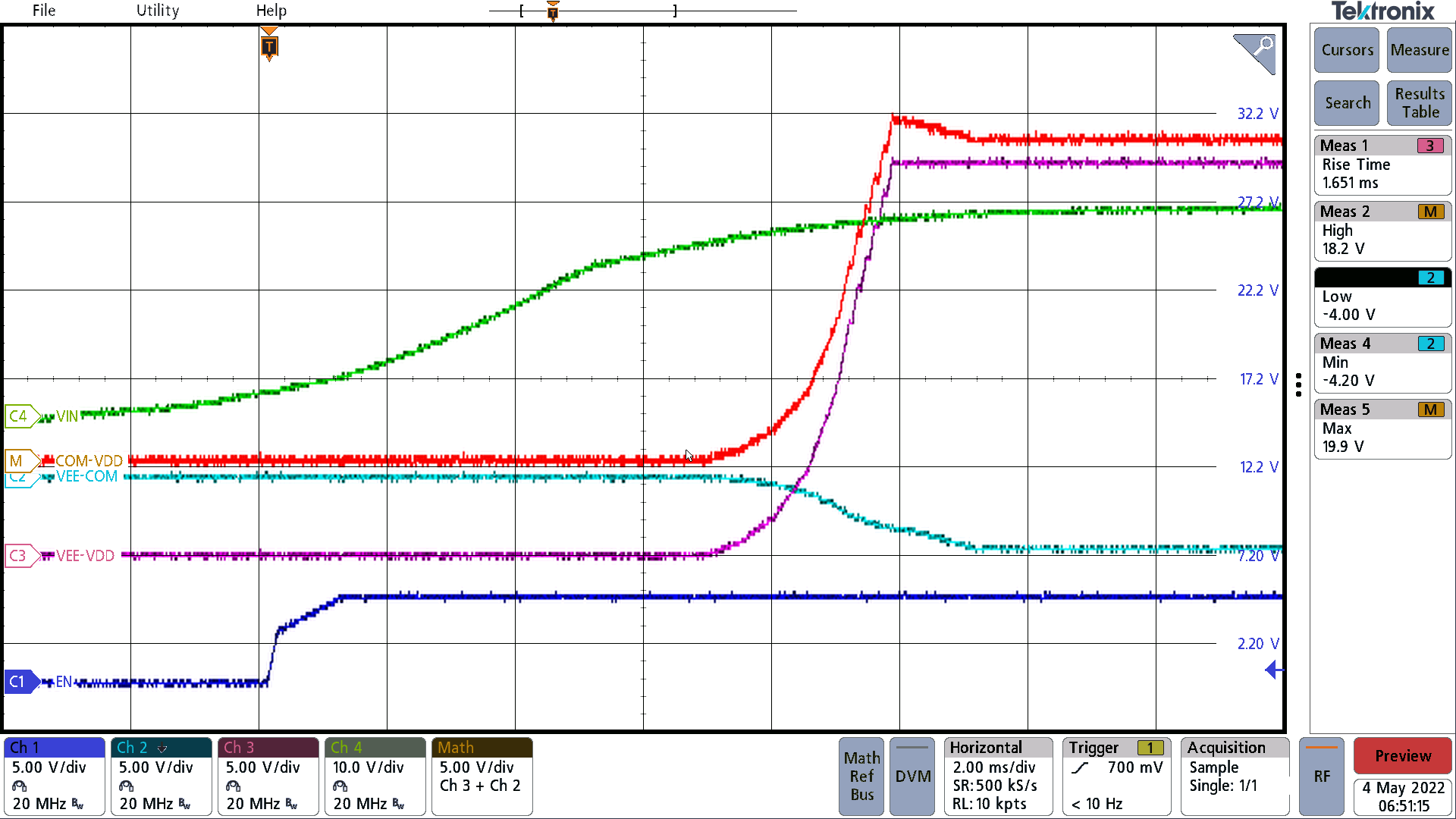

图 12-11 上电序列。

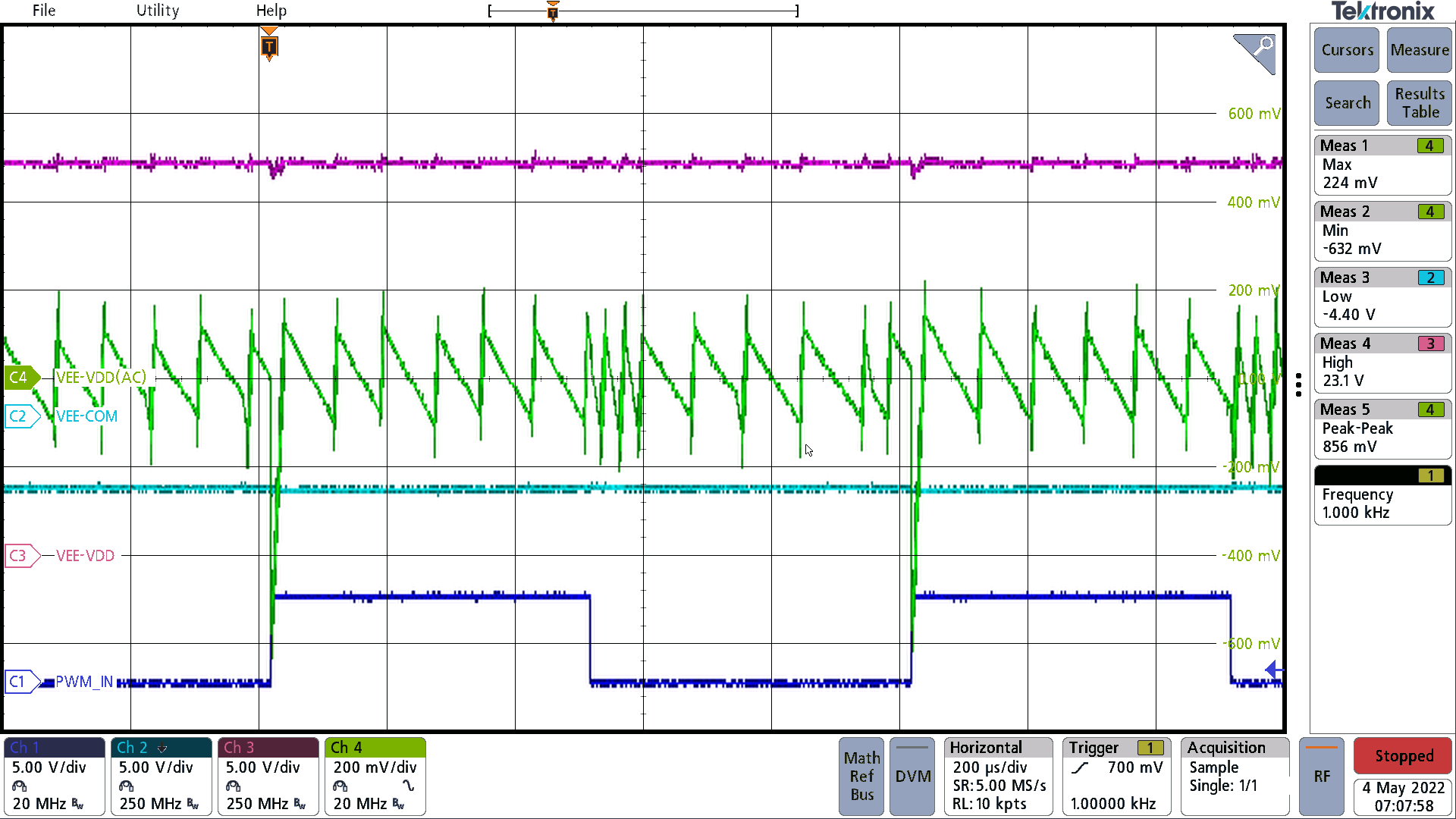

图 12-13 纹波电压：VDD-VEE 在 1kHz 条件下开关 100nF 负载。

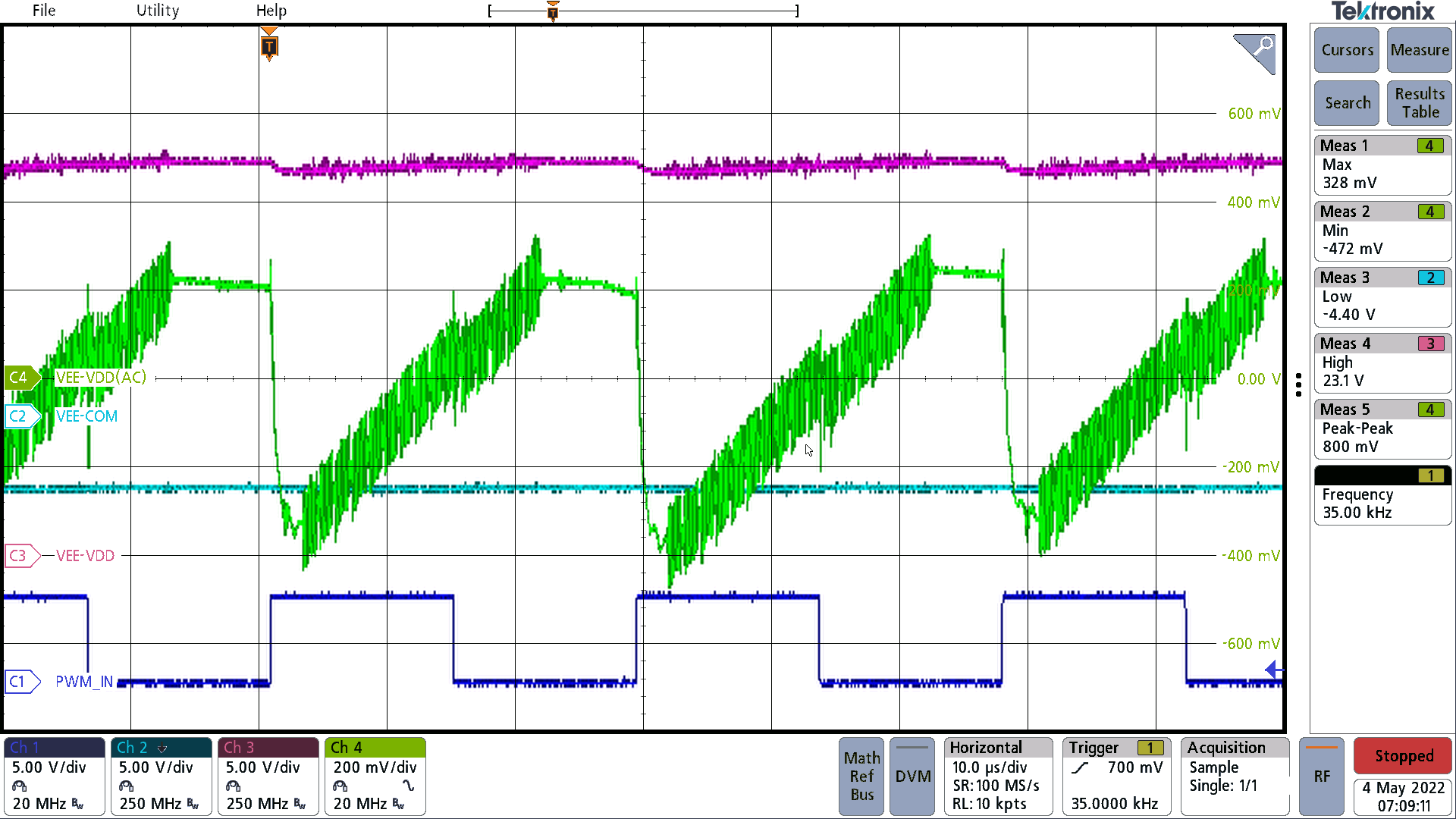

图 12-15 纹波电压：VDD-VEE 在 35kHz 条件下开关 100nF 负载。

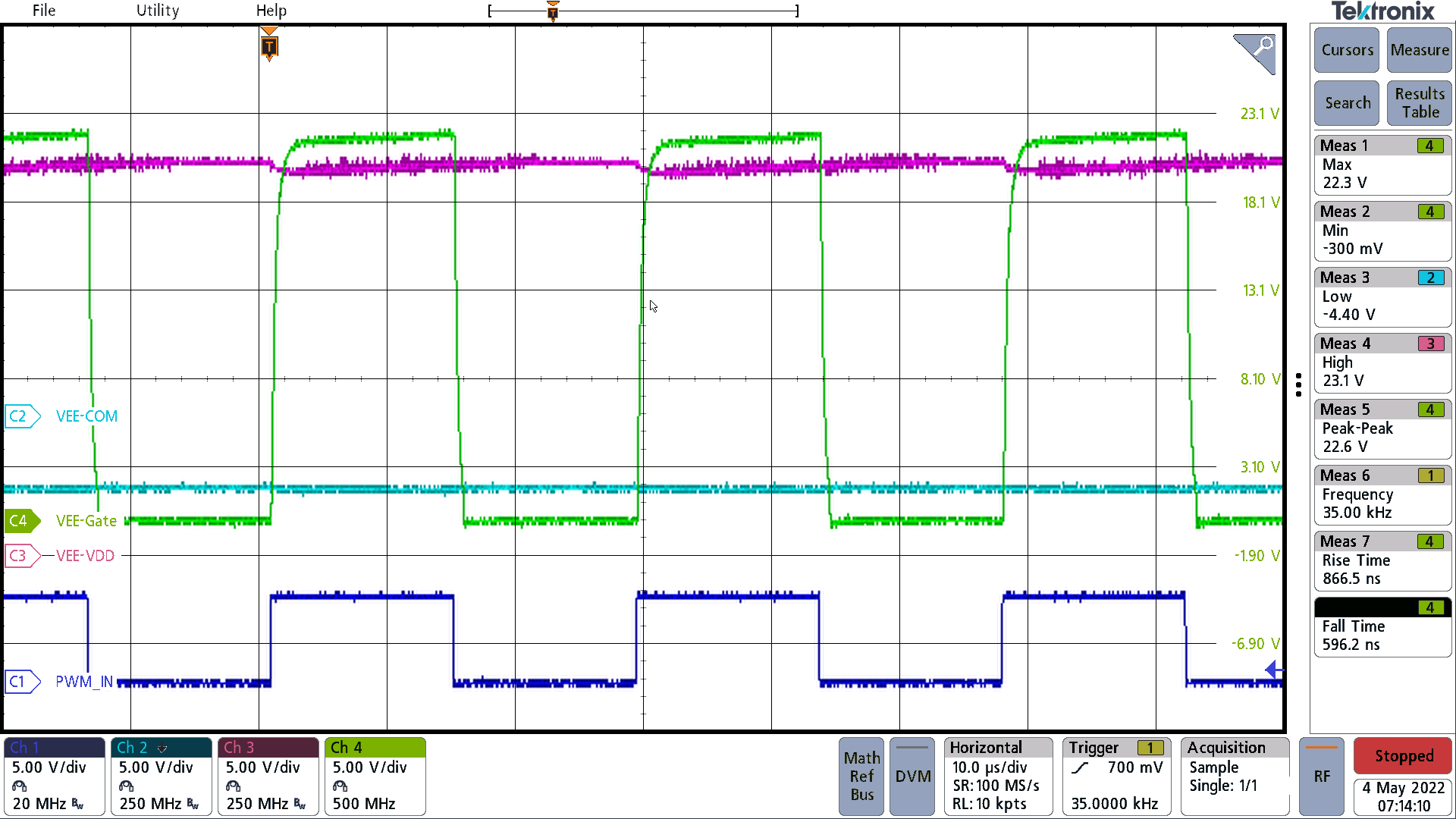

图 12-17 在 35kHz 条件下开关 100nF 的栅极波形。

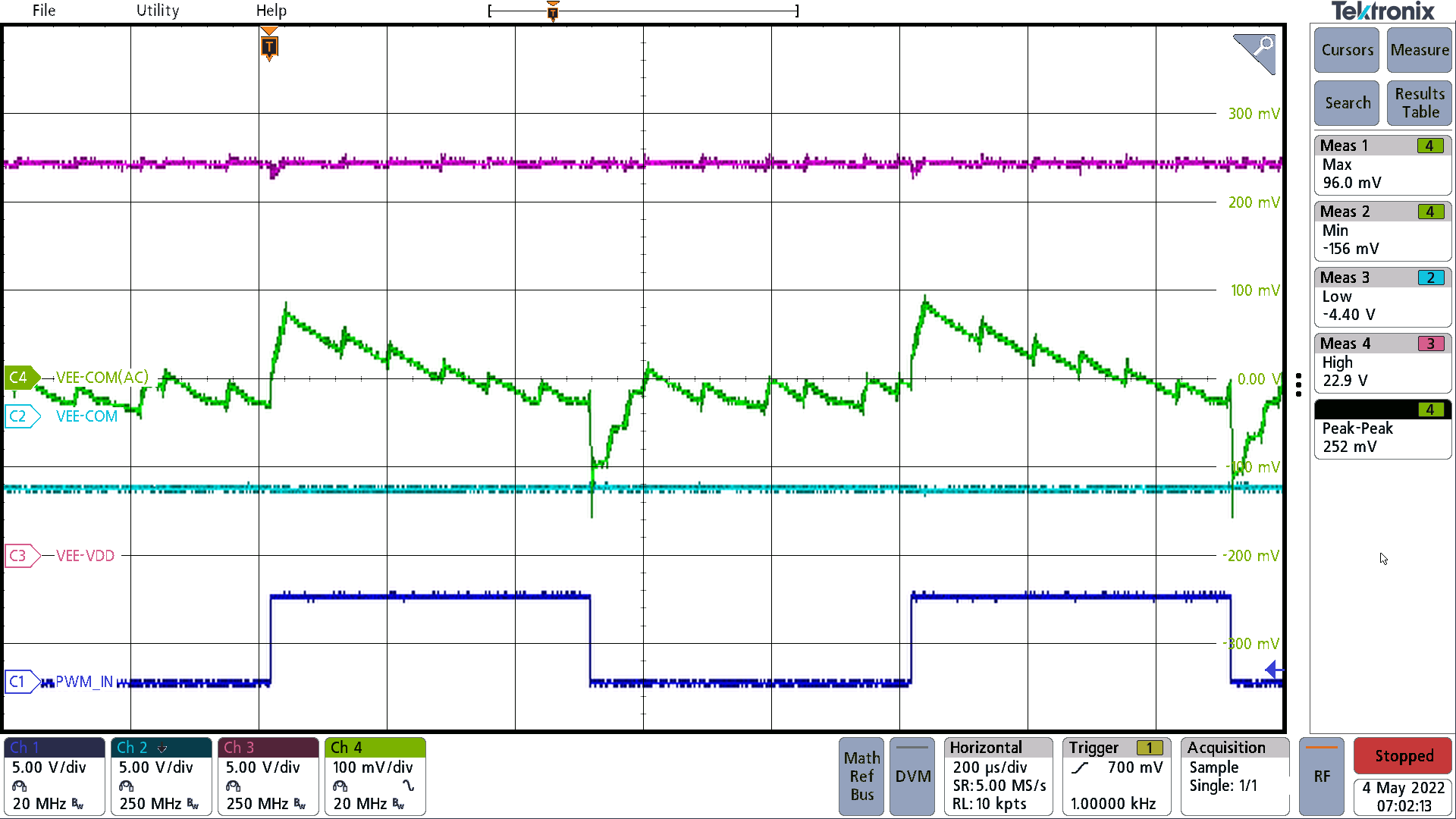

图 12-12 纹波电压：VEE-COM 在 1kHz 条件下开关 100nF 负载。

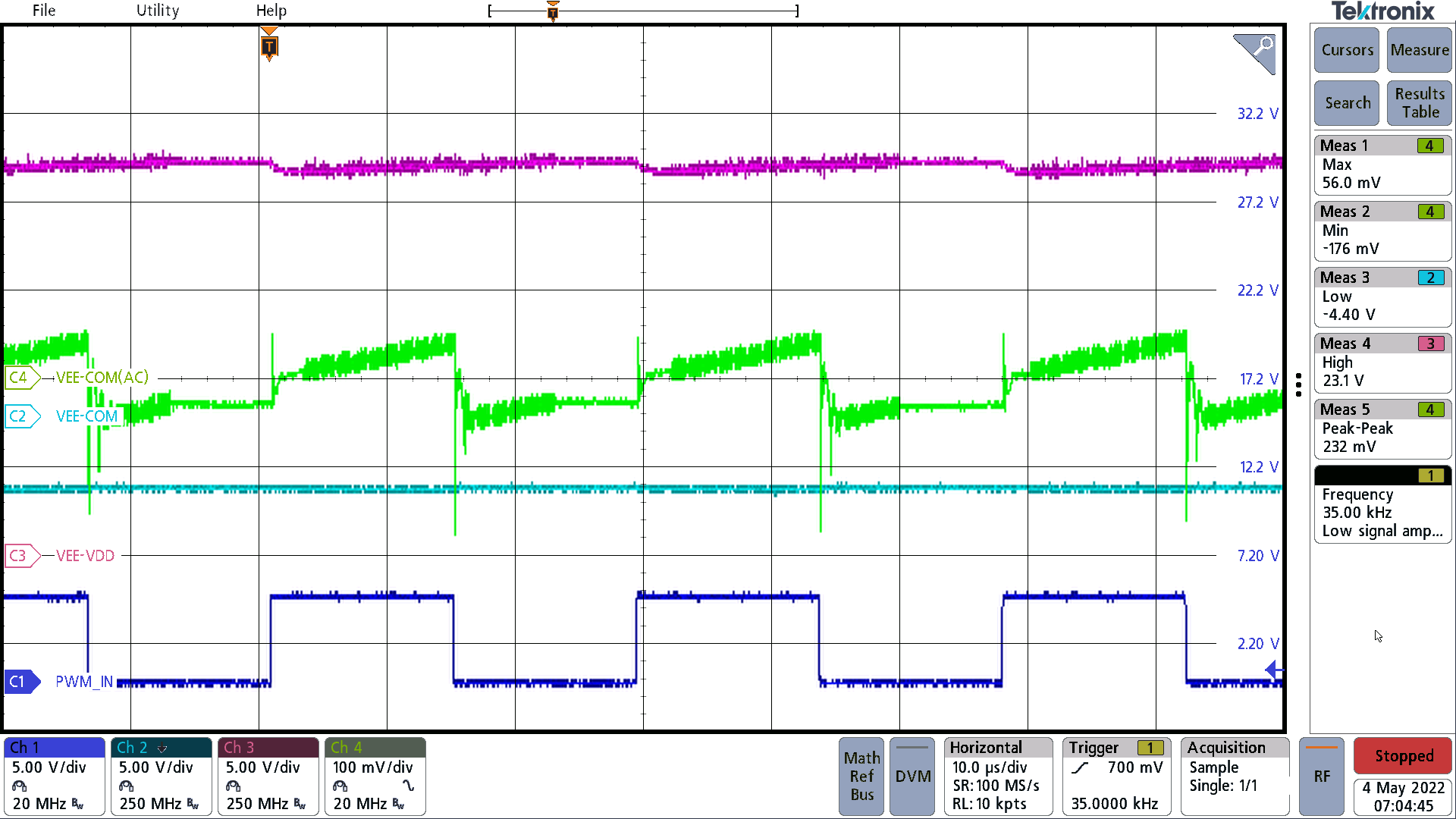

图 12-14 纹波电压：VEE-COM 在 35kHz 条件下开关 100nF 负载。

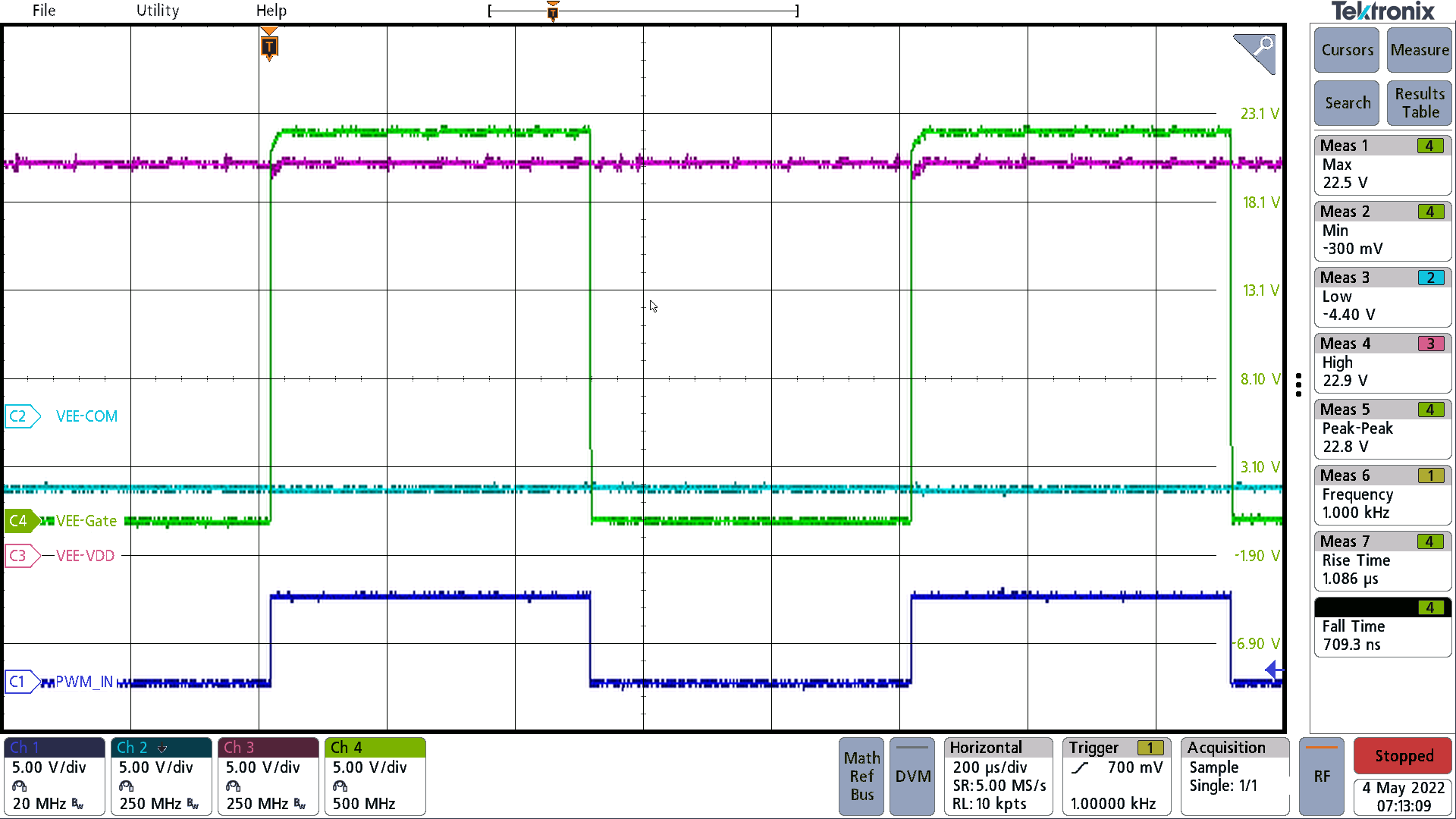

图 12-16 在 1kHz 条件下开关 100nF 的栅极波形。
