6.14 典型特性

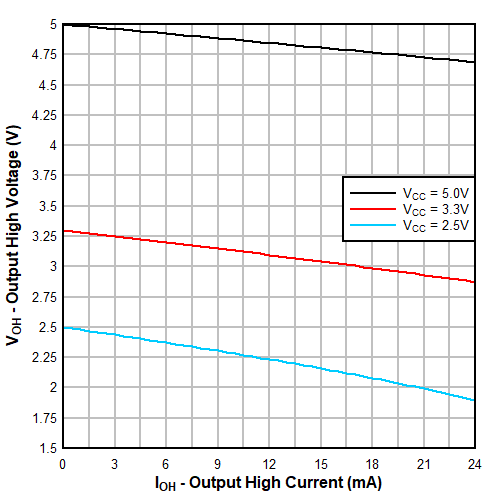

TXU0204-Q1 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系图 6-1 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系

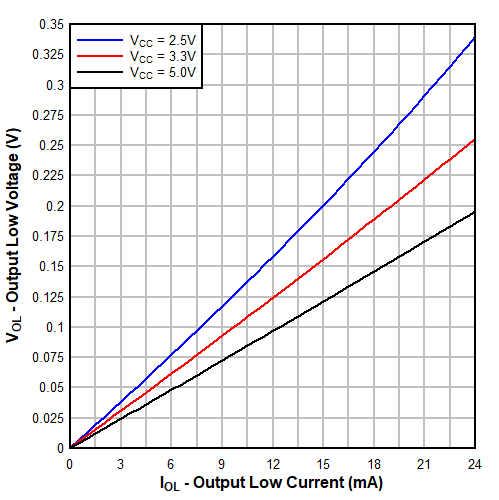

TXU0204-Q1 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系图 6-3 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系
TXU0204-Q1 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系图 6-5 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系

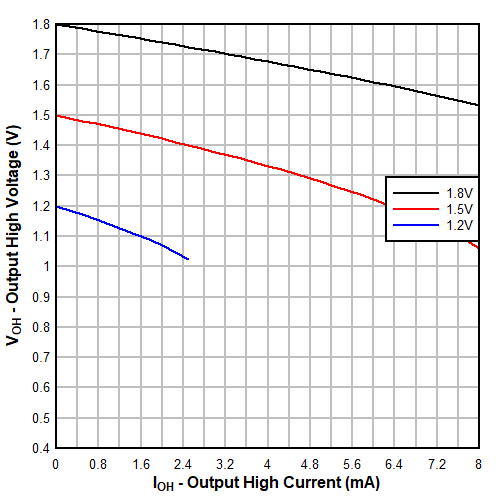

TXU0204-Q1 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系图 6-2 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系
TXU0204-Q1 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系图 6-4 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系
TXU0204-Q1 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系图 6-6 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系
