5 引脚配置和功能 — TXU0204-Q1

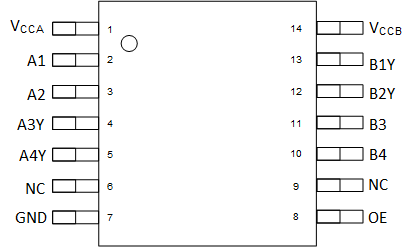

TXU0204-Q1 PW 封装，14 引脚 TSSOP透明（顶视图）图 5-1 PW 封装，14 引脚 TSSOP透明（顶视图）
TXU0204-Q1 WBQA 封装，14 引脚 VQFN透明（顶视图）图 5-2 WBQA 封装，14 引脚 VQFN透明（顶视图）
表 5-1 TXU0204-Q1 引脚功能
引脚类型(1)说明
名称PW、WBQA
A12I输入 A1。以 VCCA 为基准。
A23I输入 A2。以 VCCA 为基准。
A3Y4O输出 A3。以 VCCA 为基准。
A4Y5O输出 A4。以 VCCA 为基准。
B1Y13O输出 B1。以 VCCB 为基准。
B2Y12O输出 B2。以 VCCB 为基准。
B311I输入 B3。以 VCCB 为基准。
B410I输入 B4。以 VCCB 为基准。
GND7—接地
NC6、9—无内部连接。
OE8I输出使能。拉至 GND，使所有输出处于高阻抗模式下。拉至 VCCA 或 VCCB 以启用所有输出。
VCCA1—A 端口电源电压。1.1V ≤ VCCA ≤ 5.5V
VCCB14—B 端口电源。1.1V ≤ VCCB ≤ 5.5V
散热焊盘—散热焊盘。可以悬空或接地（推荐，可实现出色的热性能和机械完整性）。
(1) I = 输入，O = 输出
