4 相关产品

    TXU0x04-Q1 汽车类 4 位单向电压电平转换器 TXU0x04-Q1 是 4 位双电源同相定向电压电平转换器。这些器件与 TXB0104-Q1 兼容，具有相同的引脚排列，可直接替代它。OE 引脚能够以 VCCA 或 VCCB 逻辑电平为基准，允许将其中一个 TXU0x04-Q1 器件用于不建议使用 TXB0104-Q1 的高驱动定向应用。
    TXU0104-Q1 TXU0104-Q1 是一款 4 位双电源同相定向电压电平转换器，所有 4 个同向通道通常用于 GPIO 转换。

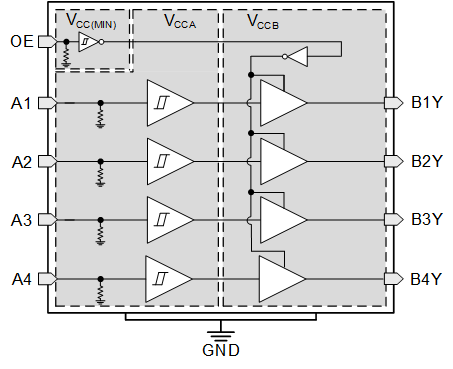

    TXU0204-Q1 TXU0104-Q1 功能方框图图 4-1 TXU0104-Q1 功能方框图
    TXU0304-Q1 TXU0304-Q1 是一款 4 位双电源同相定向电压电平转换器，1 个反向通道通常用于 GPIO、SPI 和 I2S 转换。

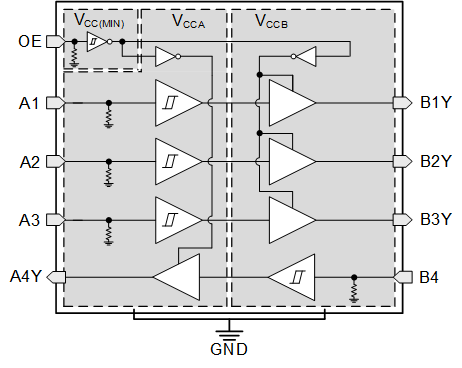

    TXU0204-Q1 TXU0304-Q1 功能方框图图 4-2 TXU0304-Q1 功能方框图
