6.1 负载电路和电压波形

除非另有说明，否则发生器可提供具有以下特性的所有输入脉冲：

  • f = 1MHz
  • ZO = 50Ω
  • Δt/ΔV ≤ 1ns/V
TXG8041 TXG8042 负载电路
A. CL 包括探头和夹具电容。

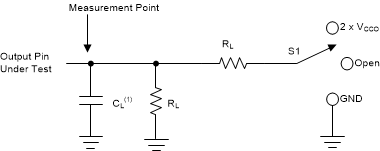

图 6-1 负载电路
表 6-1 负载电路条件
参数VCCORLCLS1VTP
tpd传播（延迟）时间1.71V 至 5.5V10kΩ15pF开路不适用
ten，tdis启用时间，禁用时间1.71V 至 2.7V10kΩ15pF2 x VCCO0.15V
3.0V 至 5.5V10kΩ15pF2 x VCCO0.3V
ten，tdis启用时间，禁用时间1.71V 至 2.7V10kΩ15pFGND0.15V
3.0V 至 5.5V10kΩ15pFGND0.3V
TXG8041 TXG8042 开关特性电压波形
  1. VCCI 是与输入端口相关的电源引脚。
  2. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平
图 6-2 开关特性电压波形
TXG8041 TXG8042 默认输出延迟时间和从 UVLO 到有效输出电压波形的时间
  1. VCCI 是与输入端口相关的电源引脚。
  2. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平
图 6-3 默认输出延迟时间和从 UVLO 到有效输出电压波形的时间
TXG8041 TXG8042 启用时间和禁用时间
  1. 输入被驱动至有效逻辑低电平条件下的输出波形。
  2. 输入被驱动至有效逻辑高电平条件下的输出波形。
  3. VCCO 是与输出端口相关的电源引脚。
  4. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平。

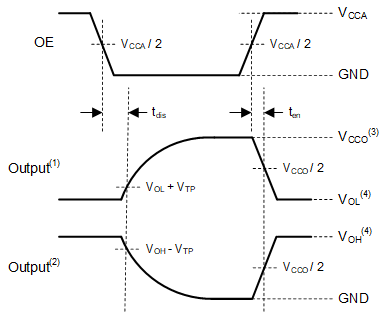

图 6-4 启用时间和禁用时间
TXG8041 TXG8042 共模瞬态抗扰度测试电路图 6-5 共模瞬态抗扰度测试电路
  1. CL = 15pF 并包含 ±20% 范围内的仪表和设备电容。
