3 说明

这个 8 位同相转换器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA 电源电压为 1.2V 至 3.6V。B 端口旨在跟踪 VCCB。VCCB 电源电压为 1.65V 至 5.5V。因此可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间进行通用的低电压双向转换。VCCA 不应超过 VCCB。

当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻态。

TXB0108 被设计成由 VCCA 为 OE 输入电路供电。

该器件专用于使用 Ioff 的局部断电应用。Ioff 电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。

为确保在加电或断电期间处于高阻态，应将 OE 通过下拉电阻器接至 GND；该电阻器的最小值取决于驱动器的拉电流能力。

封装信息
器件型号 封装 (1) 本体尺寸（标称值）
TXB0108DQS SON (20) 2.00mm x 4.00mm
TXB0108ZXY BGA MICROSTAR JUNIOR (20) 2.50mm x 3.00mm
TXB0108PW TSSOP (20) 6.50mm x 4.40mm
TXB0108RGY VQFN (20) 4.50mm x 3.50mm
TXB0108YZP DSGBA (20) 1.90mm x 2.40mm
TXB0108NME nFBGA (20) 2.50mm x 3.00mm
TXB0108RUK WQFN (20) 3.00mm x 3.00mm
TXB0108DGS VSSOP (20) 5.10mm x 3.00mm
TXB0108RKS VQFN (20) 4.50mm x 2.50mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

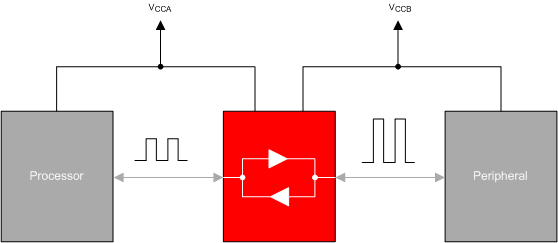

TXB0108 TXB0108 典型应用方框图TXB0108 典型应用方框图
