Typical Characteristics

TS5A3159A Fig_1_Logic_Threshold.gif
Figure 1. Logic Threshold vs Power Supply
TS5A3159A grp2_cds200.gif

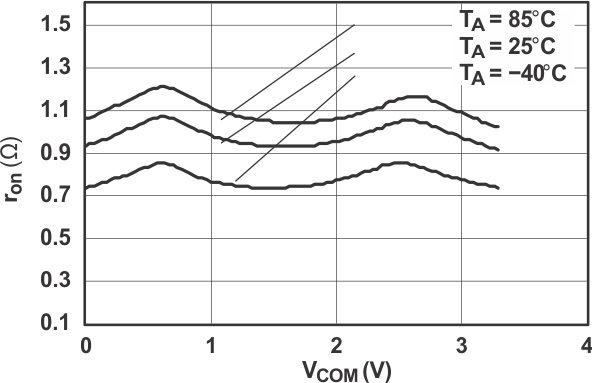

Figure 3. ron vs VCOM (V+ = 3.3 V)
TS5A3159A grp4_cds200.gif

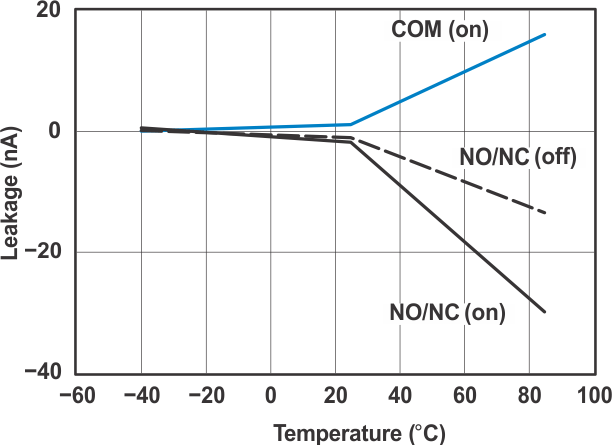

Figure 5. Leakage Current vs Temperature
(V+ = 3.3 V)
TS5A3159A grp6_cds200.gif

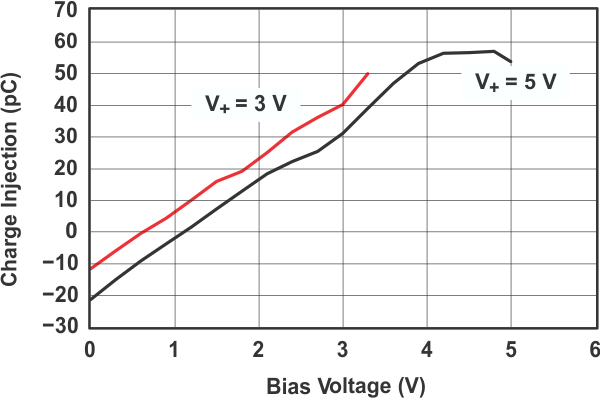

Figure 7. Charge Injection vs Bias Voltage
TS5A3159A grp8_cds200.gif

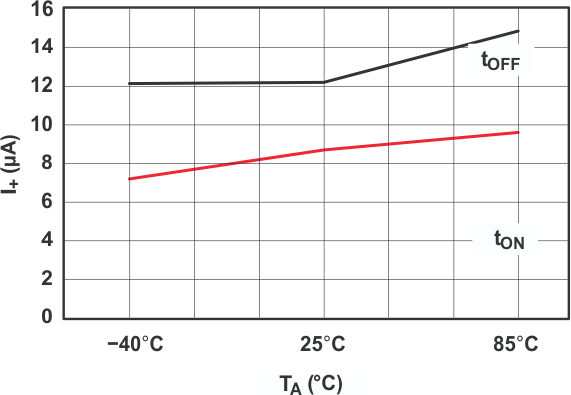

Figure 9. I+ vs Temperature
TS5A3159A grp10_cds200.gif

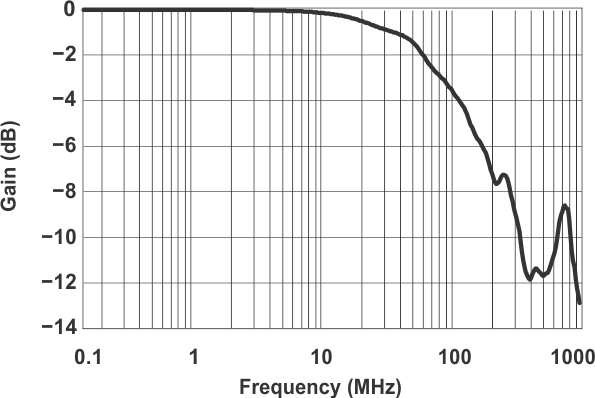

Figure 11. Bandwidth (V+ = 5 V)
TS5A3159A grp13_cds200.gif
Figure 13. Total Harmonic Distortion vs Frequency
(V+ = 5 V)
TS5A3159A grp1_cds200.gif

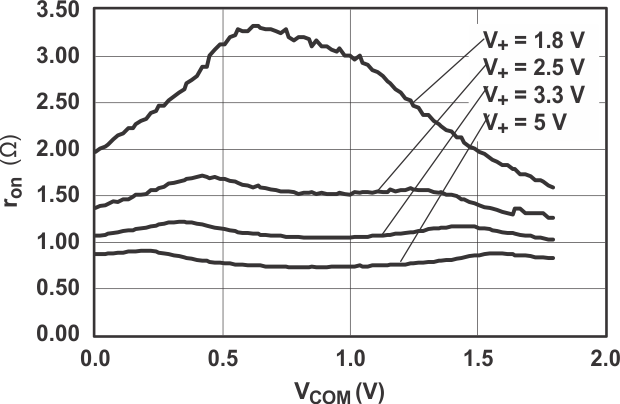

Figure 2. ron vs VCOM
TS5A3159A grp3_cds200.gif

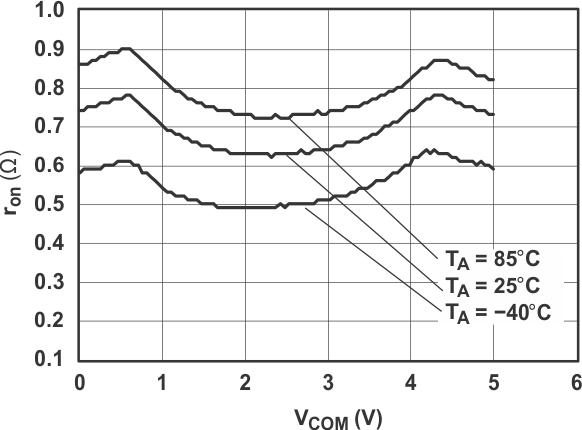

Figure 4. ron vs VCOM (V+ = 5 V)
TS5A3159A grp5_cds200.gif

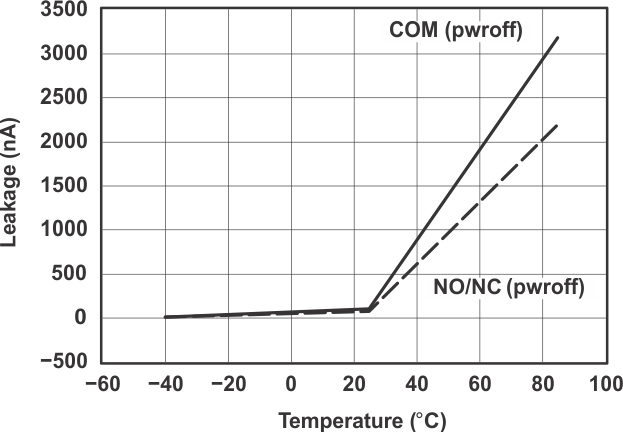

Figure 6. Leakage Current vs Temperature
(V+ = 5 V)
TS5A3159A grp7_cds200.gif

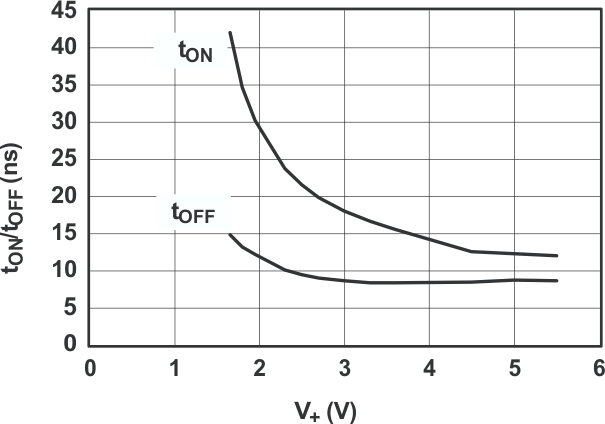

Figure 8. tON and tOFF vs Supply Voltage
TS5A3159A grp9_cds200.gif

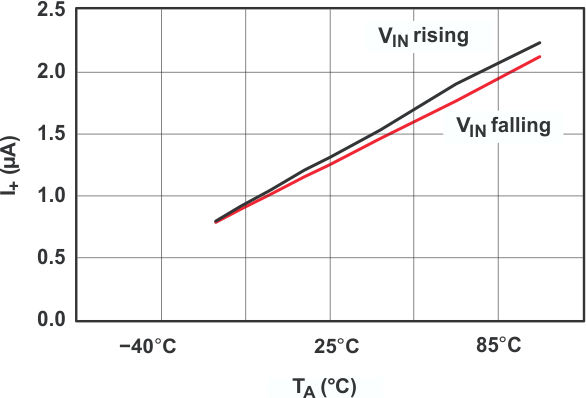

Figure 10. I+ vs Temperature
TS5A3159A grp11_cds200.gif
Figure 12. Attenuation vs Frequency
