8.1 时序图

TPS23881 I2C_timings_LUSC25.gifFigure 31. I2C 时序

空白

TPS23881 overcurrent_fault_SLUSD53.gifFigure 32. 过流故障时序
TPS23881 Det_1_event_class_turn_on_SLUSD53.gifFigure 33. 2 线对检测、1 事件分级和开启

空白

TPS23881 Det_3_event_class_turn_on_SLUSD53.gifFigure 34. 2 线对检测、3 事件分级和开启
TPS23881 SingleSig_C0-6_TurnON_SLUSD53.gifFigure 35. 4 线对单一特征检测、3 事件分级和开启
TPS23881 SingleSig_C7-8_TurnON_SLUSD53.gifFigure 36. 4 线对单一特征检测、5 事件分级和开启

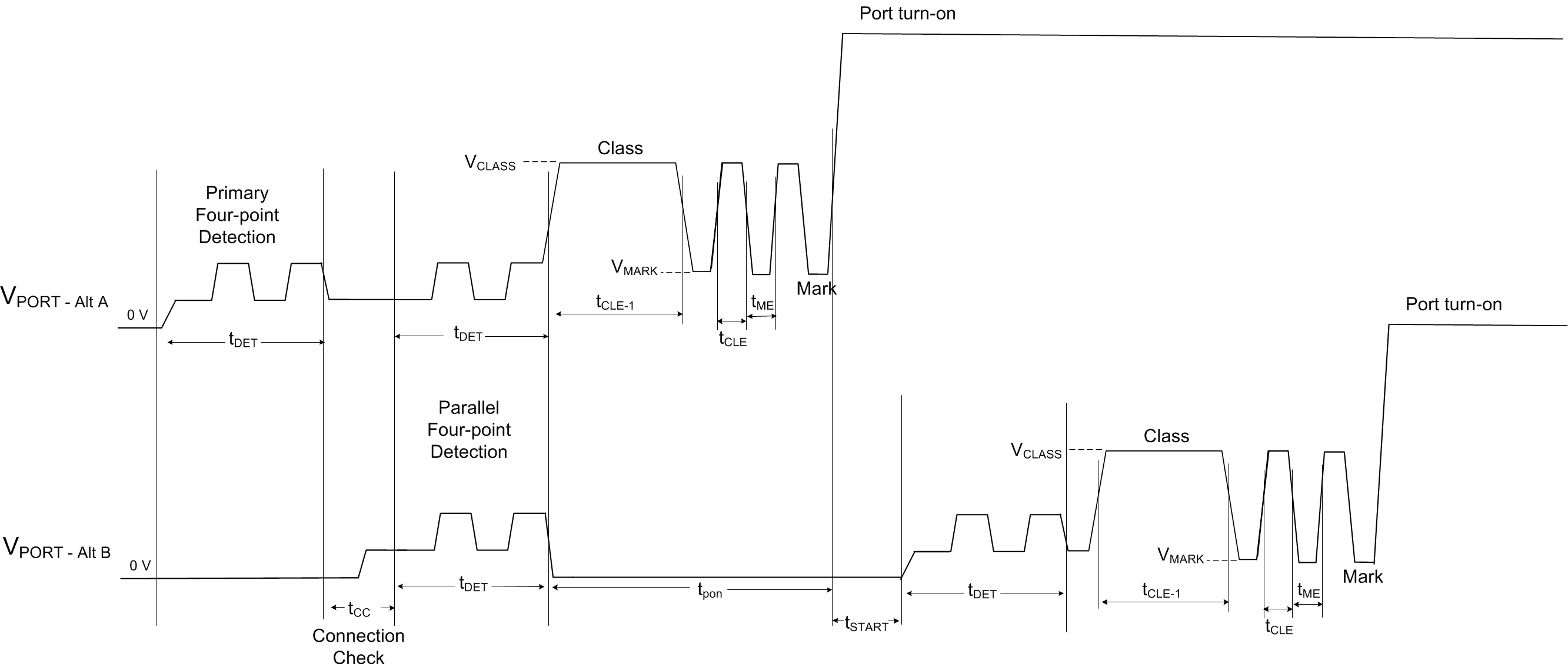

TPS23881 DualSig_TurnON_SLUSD53.gifFigure 37. 4 线对双特征检测、3 事件分级和开启

空白
