10.2.3 应用曲线

除非另有说明，否则测量均是使用 PSA3202 测试卡在 TPS23881 EVM 和 Sifos PSA-3000 PowerSync 分析仪上进行的。测试条件为 TJ = 25°C，VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 连接至 AGND，且所有输出均为空载，2xFBn = 0。正电流进入引脚。RS = 0.200Ω，连接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。除非另有说明，否则所有电压均以 AGND 为基准。除非另有说明，否则操作寄存器加载默认值。

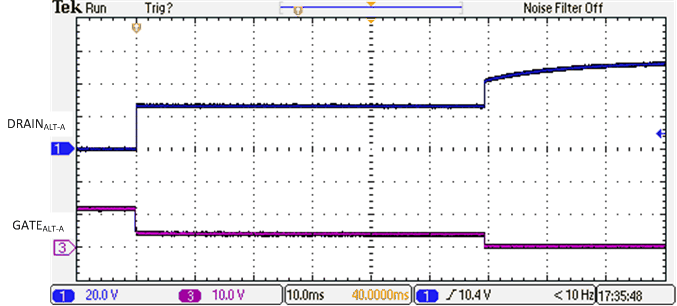

TPS23881 W006_SLUSD53_2P_ILim_Foldback.gifFigure 125. 2 线对 ILIM 折返和关闭

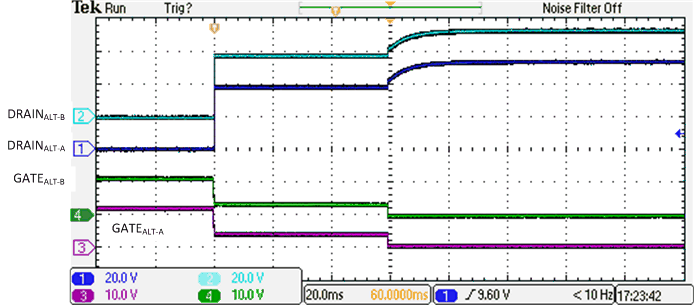

TPS23881 W012_SLUSD53_4P_Ilim_Foldback.gifFigure 127. 4 线对 ILIM 折返和关闭

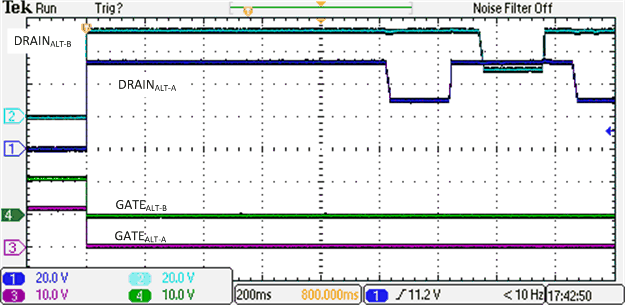

TPS23881 W004_SLUSD53_4P_Backoff_PCut.gifFigure 129. 由于 4PPCut 故障导致的 4 线对退避

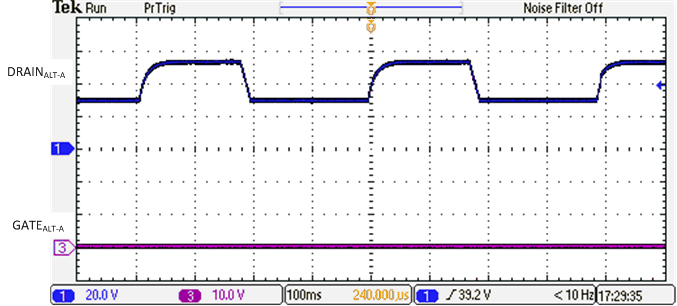

TPS23881 W010_SLUSD53_2P_OpenCircuit.gifFigure 131. 2 线对开路检测特征

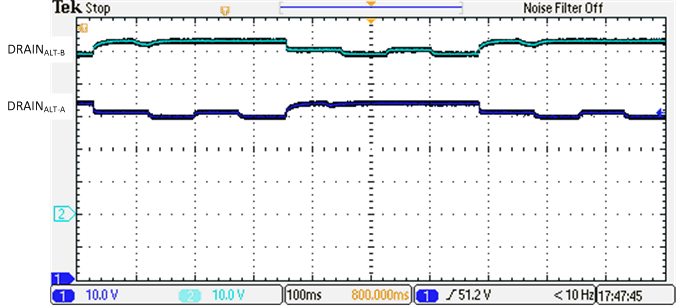

TPS23881 W001_SLUSD53_Rlow_11k.gifFigure 133. 4 线对低电阻 (11kΩ) 检测特征
TPS23881 W009_SLUSD53_2P_SemiAuto_Discovery_Class3.gifFigure 135. 具有有效 0-3 级负载的 2 线对半自动模式发现

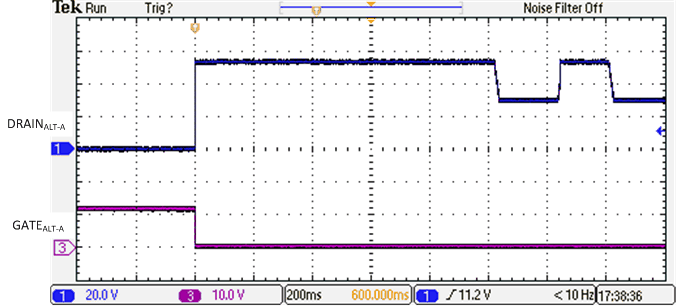

TPS23881 W005_SLUSD53_Backoff_2P_PCut.gifFigure 126. 由于 PCut 故障导致的 2 线对退避

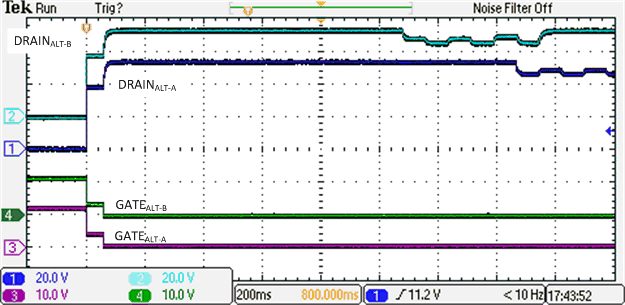

TPS23881 W003_SLUSD53_4P_Backoff_Ilim.gifFigure 128. 由于 ILIM 故障导致的 4 线对退避

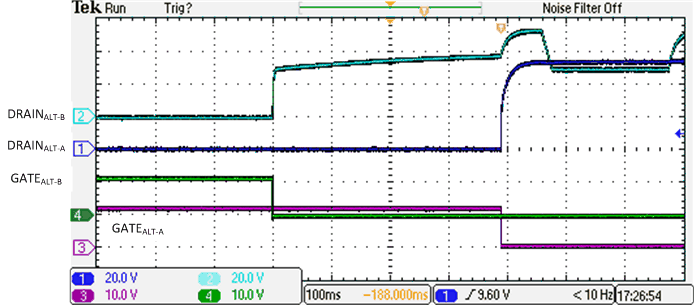

TPS23881 W011_SLUSD53_4PSS_Disconnect_Class4.gifFigure 130. 4 线对单一特征 0-4 级断开

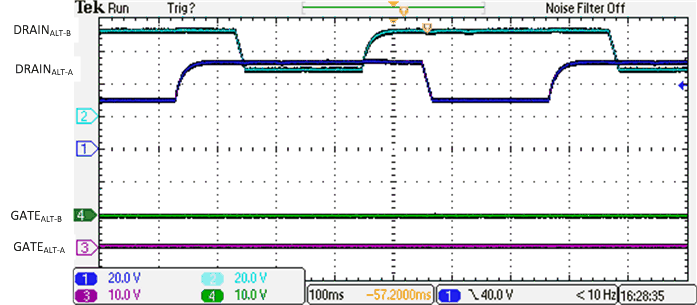

TPS23881 W023_SLUSD53_4P_OpenCircuit.gifFigure 132. 4 线对开路检测特征

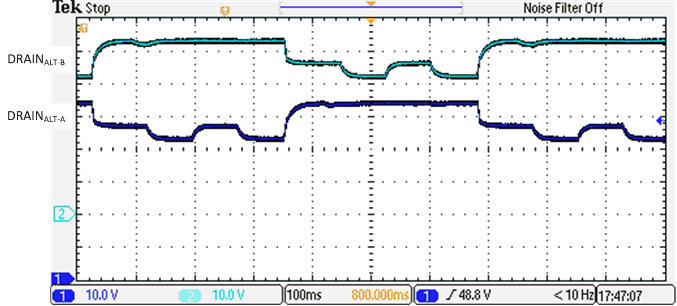

TPS23881 W002_SLUSD53_Rhigh_36k.gifFigure 134. 4 线对高电阻 (36kΩ) 检测特征

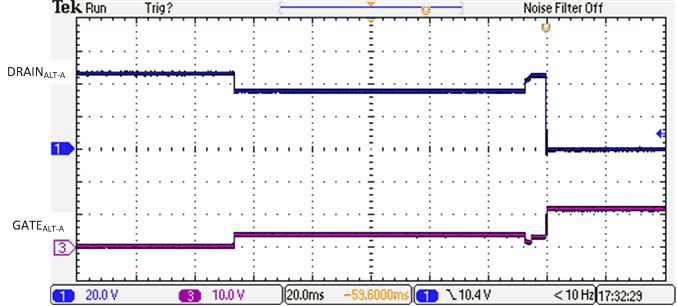

TPS23881 W008_SLUSD53_2P_1finger_turnon.gifFigure 136. 2 线对 1 指分级和开启
TPS23881 W007_SLUSD53_2P_3finger_turnon.gifFigure 137. 2 线对 3 指分级和开启

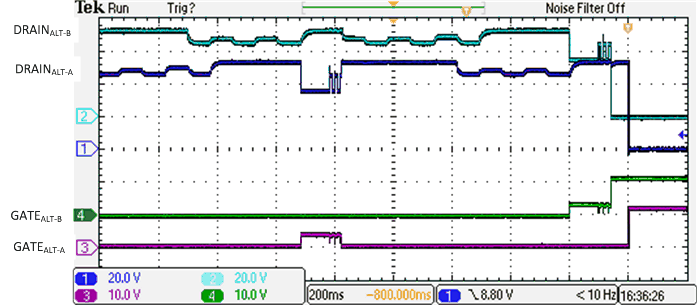

TPS23881 W019_SLUSD53_4PSS_FullTurnon.gifFigure 139. 半自动模式下的 4 线对单一特征发现和开启
TPS23881 W020_SLUSD53_4PSS_3finger_turnon.gifFigure 141. 4 线对单一特征 3 指分级和开启
TPS23881 W022_SLUSD52_4PSS_Discovery.gifFigure 138. 具有有效单一特征 0-3 级负载的 4 线对半自动模式发现
TPS23881 W021_SLUSD53_4PSS_1finger_turnon.gifFigure 140. 4 线对单一特征 1 指分级和开启
TPS23881 W018_SLUSD53_4PSS_4finger_turnon.gifFigure 142. 4 线对单一特征 4 指分级和开启
TPS23881 W017_SLUSD53_4PSS_5finger_turnon.gifFigure 143. 4 线对单一特征 5 指分级和开启

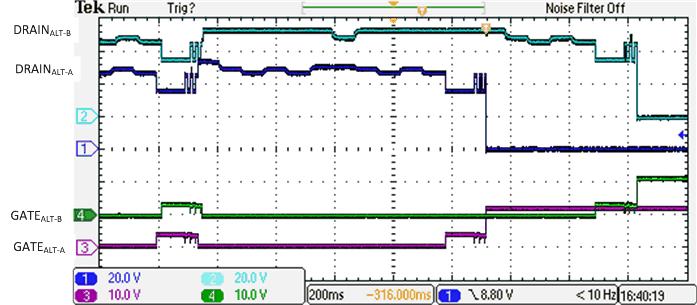

TPS23881 W016_SLUSD53_4PDS_Full_Turnon.gifFigure 145. 半自动模式下的 4 线对双特征发现和开启
TPS23881 W015_SLUSD53_4PDS_3finger_turnon.gifFigure 147. 4 线对双特征 3 指分级和开启

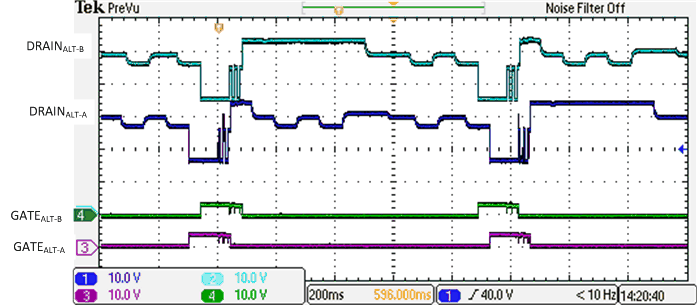

TPS23881 W024_SLUSD53_4PDS_Discovery.gifFigure 144. 具有有效双特征 4D 级负载的 4 线对半自动模式发现

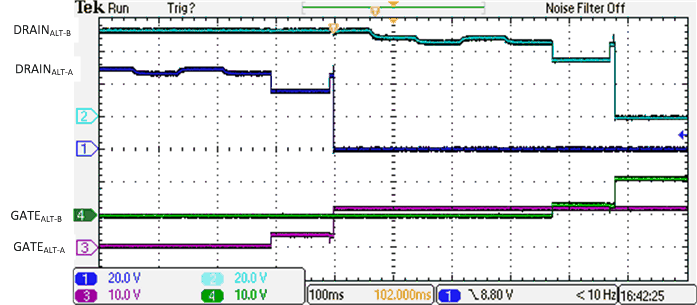

TPS23881 W014_SLUSD53_4PDS_1finger_turnon.gifFigure 146. 4 线对双特征 1 指分级和开启
TPS23881 W013_SLUSD53_4PDS_4finger_turnon.gifFigure 148. 4 线对双特征 4 指分级和开启
