3 说明

TPD1E10B06 是一款单通道 ESD TVS 二极管，提供适合空间受限应用的小型 0402 封装，以及业界通用的 SOD-523 封装。这款 TVS 保护产品提供 ±30kV 接触 ESD 和 ±30kV IEC 气隙保护，并具有一个带背靠背 TVS 二极管的 ESD 钳位电路，用于支持双极或双向信号。该 ESD 保护二极管的 12pF 线路电容适用于能够支持高达 400Mbps 数据传输速率的各种应用。

该 ESD 保护产品的典型应用是用作音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮、USB 端口的 VBUS 引脚和 ID 引脚以及通用 I/O 端口的保护电路。该 ESD 钳位电路适合用于保护便携式设备、可穿戴设备、机顶盒、电子销售终端设备、电器以及楼宇自动化产品等终端设备。

器件信息(1)
器件型号 封装 封装尺寸（标称值）
TPD1E10B06 X1SON (2) 0.60mm x 1.00mm
SOD-523 (2) 0.80mm × 1.20mm
(1) 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

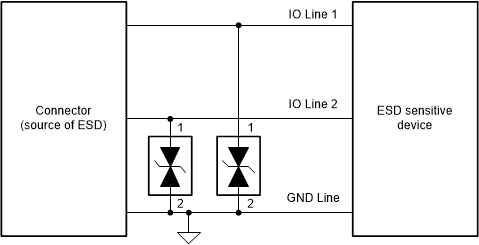

GUID-A51F7531-5B82-45D5-8D07-9247F16E0EBE-low.gif应用原理图
