7.1.9 通道间串扰

通道间串扰定义为当在导通通道的源极引脚（SA 或 SB）施加 1VRMS 信号时，关断通道源极引脚上的电压。图 7-10 展示了用于测量通道间串扰的设置，而方程式 3 则用于计算通道间串扰。

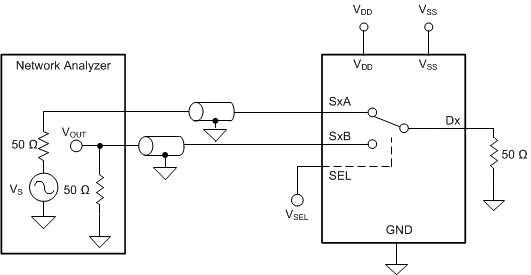

TMUX6119 通道间串扰测量设置图 7-10 通道间串扰测量设置
方程式 3. Channel-to-Channel Crosstalk=20 × LogVOUTVS
