8.2.9 增强型控制器局域网 (eCAN) 模块（eCAN-A 和 eCAN-B）

CAN 模块有下列特性：

  • 完全符合 ISO 11898-1 (CAN 2.0B)
  • 支持高达 1Mbps 的数据速率
  • 32 个邮箱，每一个邮箱都具有下列属性：
    • 可配置为接收或者发送
    • 可使用标准或者扩展标识符进行配置
    • 具有一个可编程接收掩码
    • 支持数据和远程帧
    • 由 0 至 8 字节数据组成
    • 在接收和发送消息上使用一个 32 位时间戳
    • 防止接收新消息
    • 保持发送消息的动态可编程优先级
    • 采用具有两个中断级别的可编程中断机制
    • 采用针对发送或接收超时的可编程警报
  • 低功耗模式
  • 总线活动上的可编程唤醒
  • 针对远程请求消息的自动答复
  • 丢失仲裁或者错误情况下的帧自动重传
  • 通过一个特定消息实现同步的 32 位本地网络时间计数器（与邮箱 16 协同通信）
  • 自测模式
    • 在接收其自身消息的回路模式下运行。提供一个“假”应答，从而无需由另外节点提供应答位。

注：

对于 100MHz 的 SYSCLKOUT，最小可能的比特率为 7.812kbps。

对于 150MHz 的 SYSCLKOUT，最小可能的比特率为 11.719kbps。

F2833x/F2823xCAN 已经通过了 ISO/DIS 16845 的符合性测试。测试报告和例外情况请与 TI 联系。

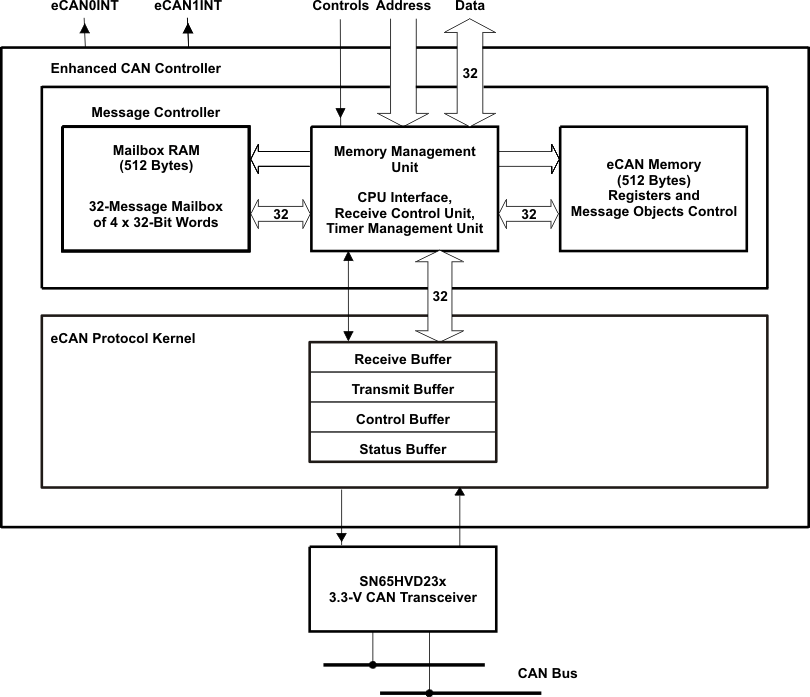

GUID-F86AE1DA-F17B-43CF-90B2-38C19FD1CFAD-low.gif图 8-12 eCAN 方框图和接口电路
表 8-10 3.3V eCAN 收发器
器件型号 电源电压 低功耗
模式		 斜率
控制		 VREF 其它 TA
SN65HVD230 3.3V 待机 可调节 是 - -40°C 至 85°C
SN65HVD230Q 3.3V 待机 可调节 是 - －40°C 至 125°C
SN65HVD231 3.3V 睡眠 可调节 是 - -40°C 至 85°C
SN65HVD231Q 3.3V 睡眠 可调节 是 - －40°C 至 125°C
SN65HVD232 3.3V 无 无 无 - -40°C 至 85°C
SN65HVD232Q 3.3V 无 无 无 - －40°C 至 125°C
SN65HVD233 3.3V 待机 可调节 无 诊断回路 －40°C 至 125°C
SN65HVD234 3.3V 待机和睡眠 可调节 无 - －40°C 至 125°C
SN65HVD235 3.3V 待机 可调节 无 自动波特率回路 －40°C 至 125°C

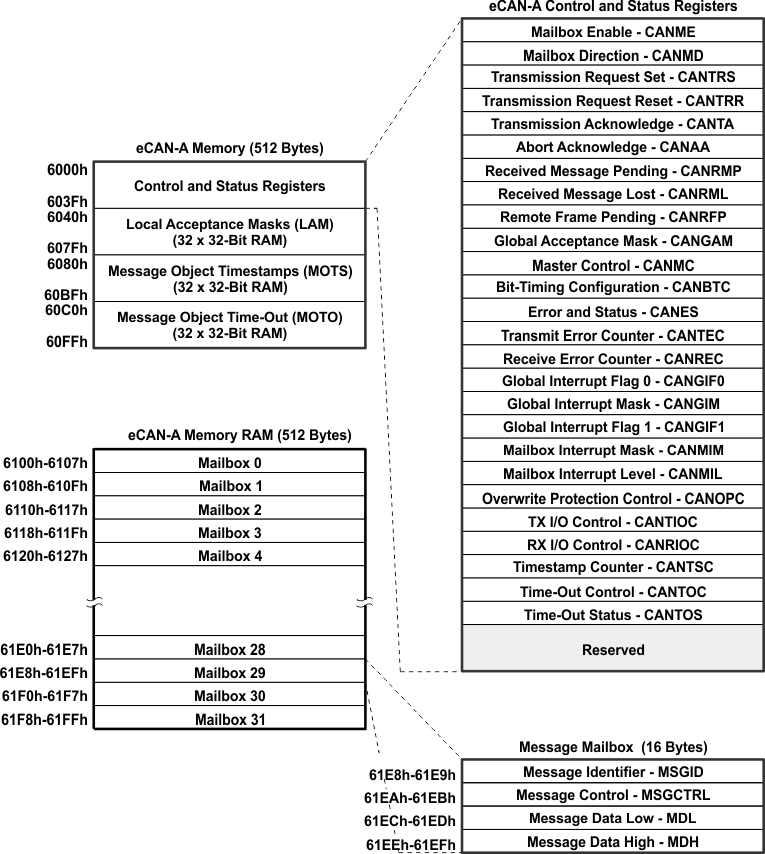

GUID-EA6A1606-8B87-481A-BA46-D41BC45B8BAE-low.gif图 8-13 eCAN-A 内存映射
注：

如果 eCAN 模块未在应用中使用，提供的 RAM（LAM、MOTS、MOTO 和邮箱 RAM）可用作通用 RAM。为实现这一功能，CAN 模块时钟应被启用。

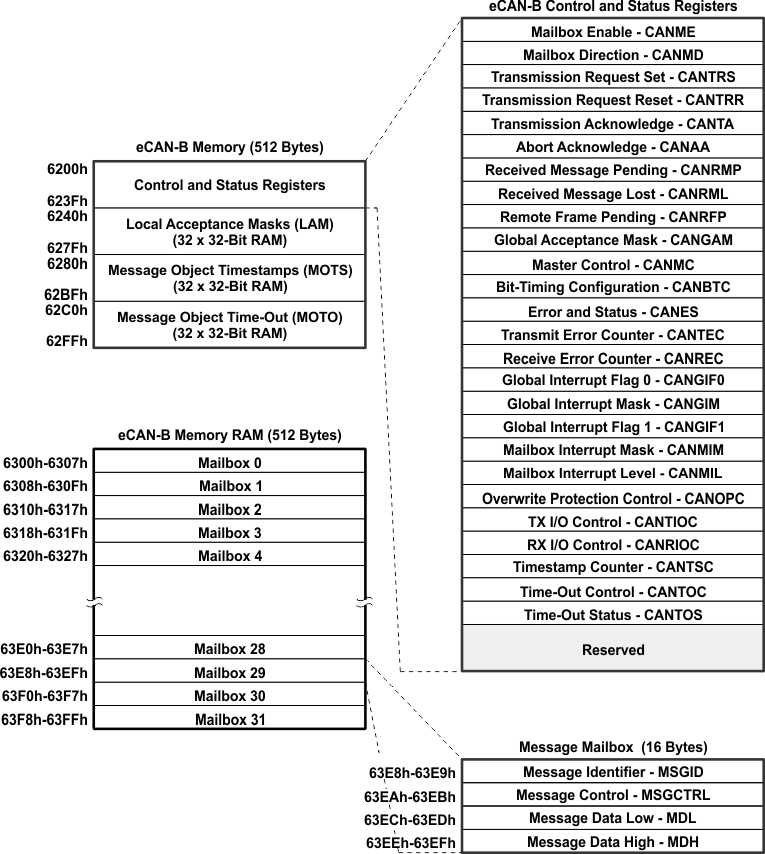

GUID-3735A02D-7F45-42FD-9F4E-46168E452538-low.gif图 8-14 eCAN-B 内存映射

CPU 使用表 8-11 中列出的 CAN 寄存器来配置和控制 CAN 控制器及消息对象。eCAN 控制寄存器仅支持 32 位读/写操作。可对邮箱 RAM 进行 16 位或 32 位访问。32 位访问与一个偶数边界对齐。

表 8-11 CAN 寄存器映射
寄存器
名称(1)		eCAN-A
地址		eCAN-B
地址		大小
(x32)		说明
CANME0x60000x62001邮箱启用
CANMD0x60020x62021邮箱方向
CANTRS0x60040x62041发送请求设定
CANTRR0x60060x62061发送请求复位
CANTA0x60080x62081传输应答
CANAA0x600A0x620A1中止应答
CANRMP0x600C0x620C1接收消息等待
CANRML0x600E0x620E1接收消息丢失
CANRFP0x60100x62101远程帧等待
CANGAM0x60120x62121全局接受屏蔽
CANMC0x60140x62141主器件控制
CANBTC0x60160x62161位时序配置
CANES0x60180x62181错误和状态
CANTEC0x601A0x621A1发送错误计数器
CANREC0x601C0x621C1接收错误计数器
CANGIF00x601E0x621E1全局中断标志 0
CANGIM0x60200x62201全局中断屏蔽
CANGIF10x60220x62221全局中断标志 1
CANMIM0x60240x62241邮箱中断屏蔽
CANMIL0x60260x62261邮箱中断级别
CANOPC0x60280x62281写覆盖保护控制
CANTIOC0x602A0x622A1TX I/O 控制
CANRIOC0x602C0x622C1RX I/O 控制
CANTSC0x602E0x622E1时间戳计数器（保留在 SCC 模式中）
CANTOC0x60300x62301超时控制（保留在 SCC 模式中）
CANTOS0x60320x62321超时状态（保留在 SCC 模式中）
(1) 这些寄存器被映射至外设帧 1。
