9.2.1.2.1 带比较器的热保护

将 TMP63 器件与电压基准一起使用，并使用比较器对热保护进行编程。如图 9-8 所示，比较器的输出保持低电平，直到带有 RBIAS 和 RTMP63 的热敏电阻分压器的电压上升到高于 R1 和 R2 设置的阈值电压为止。当输出变高时，比较器发出过热警告信号。工程师还可以对迟滞进行编程，以防止输出变低时，输出在温度阈值附近连续切换。可以使用具有内置迟滞或反馈电阻的比较器。

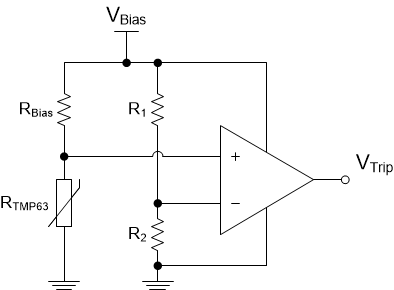

GUID-CD5934AB-937F-48A5-A1D7-0C76B7FEC08F-low.gif图 9-8 使用分压器和比较器的温度开关
