3 说明

TMP392 器件属于超低功耗、双通道、电阻器可编程温度开关系列，可在 30°C 至 130°C 范围内对系统过热事件进行保护和检测。TMP392可提供双路过热（热、温）检测。跳闸温度 (TTRIP) 和热迟滞 (THYST) 选项可由两个位于 SETA 和 SETB 引脚上的 E96 系列电阻器（1% 容差）进行编程。通道 A 电阻器的阻值范围为 1.05KΩ 至 909KΩ，具有 48 个不同阻值。通道 B 电阻器的阻值范围为 10.5KΩ 至 909KΩ

SETA 输入的接地电阻器值可设置通道 A 的 TTRIP 阈值。SETB 输入的接地电阻器值可设置通道 B 的 TTRIP 阈值，两个通道的 THYST 选项可设置为 5°C 或 10°C，以防止发生不需要的数字输出切换。当 SETB 输入接地，通道 A 运行时具有 20°C 的迟滞。电阻器精度对 TTRIP 精度没有影响。

为使客户能够进行电路板级制造， TMP392 可通过发挥 SETA 或 SETB 引脚功能激活数字输出，从而支持跳闸测试功能。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TMP392 SOT-563 (6) 1.60mm × 1.20mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

器件比较

器件型号 功能 输出类型
TMP390 热/冷 开漏
TMP392 热/温

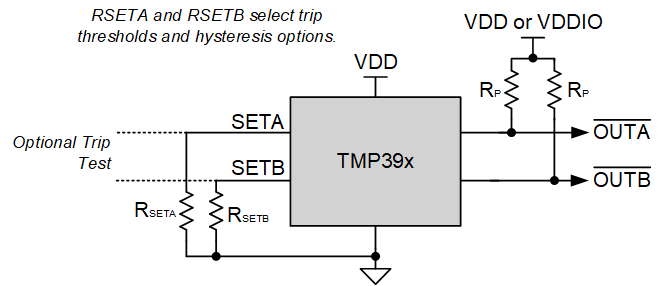

简化原理图

TMP392 SimplifiedSchematic.gif
