Typical Characteristics

TMP392 D002-average-supply-current-vs-temperature-and-supply-voltage.gif
(VS = 1.62 V, 3.3 V, 4.4 V, 5.5 V)
Figure 1. Average Supply Current vs Operating Temperature
TMP392 D007_SNIS216.gif
(VS = 3.3 V)
Figure 3. Warm Trip Point Accuracy vs Operating Temperature
TMP392 D005-supply-voltage-vs-current.gif
Figure 5. Conversion Current vs Supply Voltage

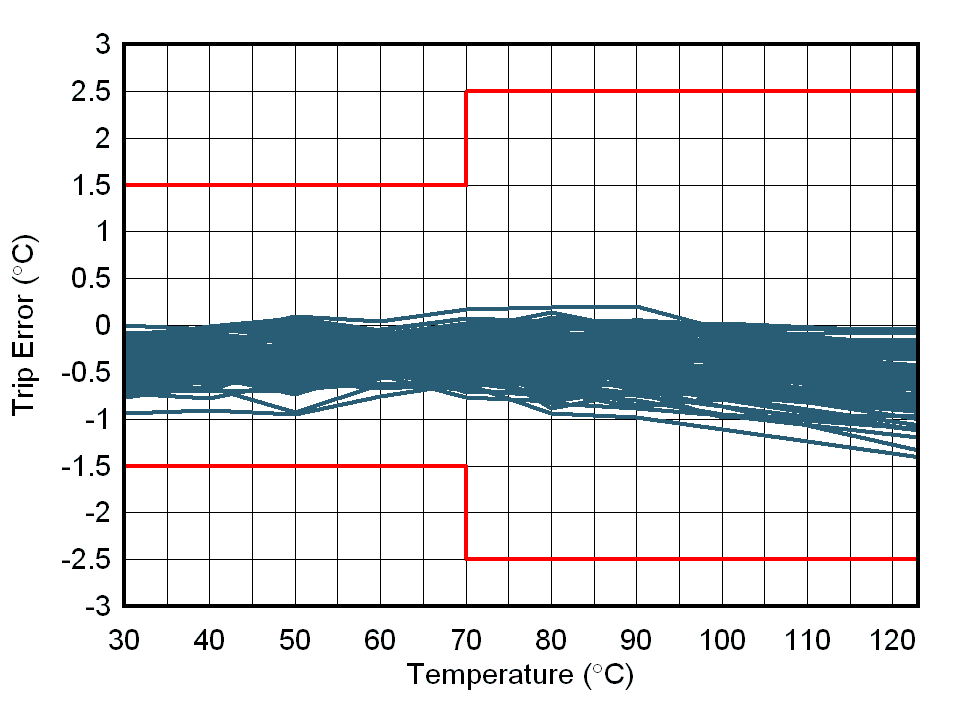

TMP392 D006_SNIS216.gif
(VS = 3.3 V)
Figure 2. Hot Trip Point Accuracy vs Operating Temperature
TMP392 D001-sampling-period-change-vs-temperature-and-supply-alternate.gif
Figure 4. Sampling Period Variation vs Supply Voltage
TMP392 D004-load-current-vs-vout.gif
(TAMB = 25°C)
Figure 6. Output Voltage vs Load Current
