7.3.1 磁通量方向

在该数据表中，从封装底部到顶部的磁通量为正。当南磁极靠近封装顶部时，就会出现这种情况。从封装顶部到底部的磁通量会产生负毫特斯拉值。

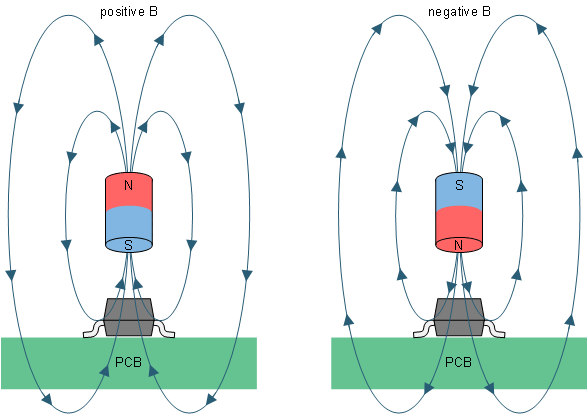

TMAG5328 磁通量方向极性图 7-1 磁通量方向极性
