8.8 典型特性

TA = 25°C，VS = 5.5V，RL = 10kΩ（连接至 VS/2），VCM = VS/2 且 VOUT = VS/2（除非另有说明）

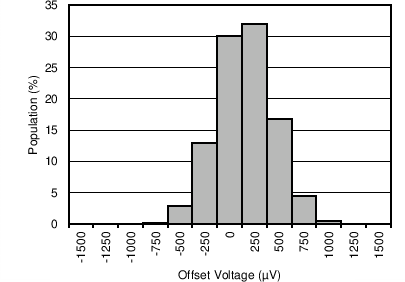

图 8-1 失调电压生产分配

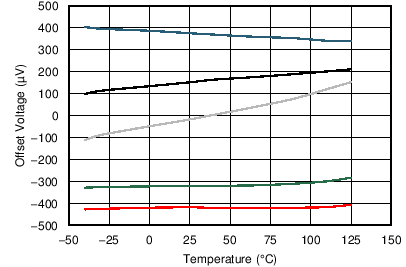

图 8-3 失调电压与温度间的关系
VS = 1.8V 至 5.5V

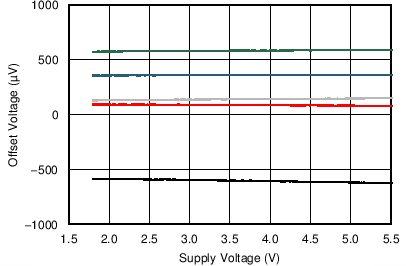

图 8-5 失调电压与电源间的关系
RL = 2kΩ

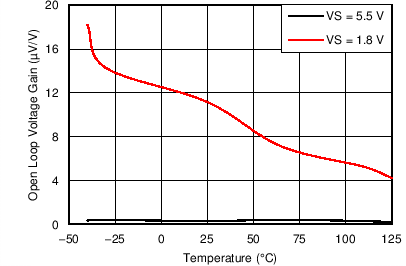

图 8-7 开环增益与温度间的关系

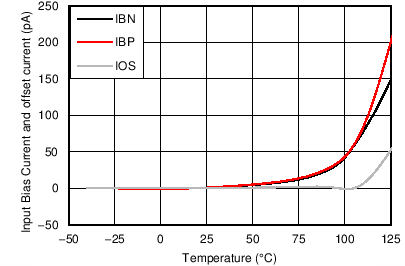

图 8-9 输入偏置电流与温度间的关系

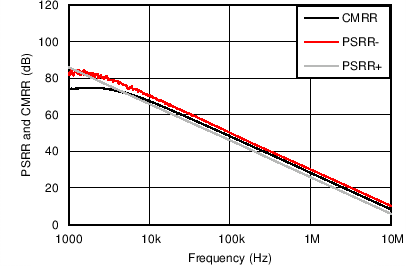

图 8-11 CMRR 和 PSRR 与频率间的关系（以输入为参考）
VCM = (V–) – 0.1V 至 (V+) – 1.4V
TA = –40°C 至 125°CRL = 10kΩVS = 5.5V

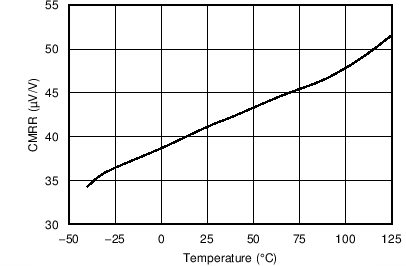

图 8-13 CMRR 与温度间的关系
VS = 1.8V 至 5.5V

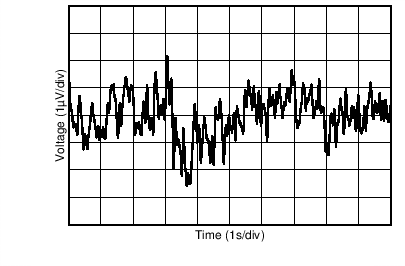

图 8-15 0.1Hz 至 10Hz 输入电压噪声
VS = 5.5VVCM = 2.5VRL = 2kΩ
VOUT = 0.5VRMSBW = 80kHzG = +1

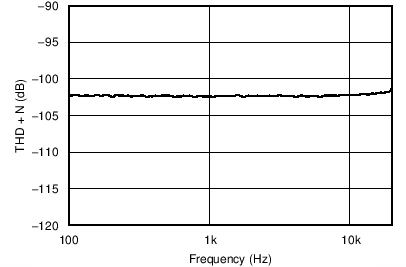

图 8-17 THD+N 与频率间的关系
VS = 5.5VVCM = 2.5VRL = 2kΩ
G = –1BW = 80kHzf = 1kHz

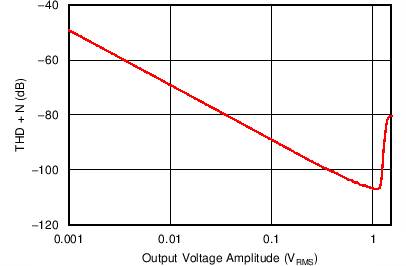

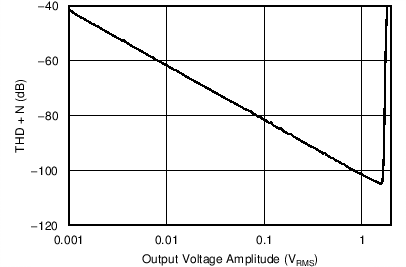

图 8-19 THD + N 与幅度间的关系

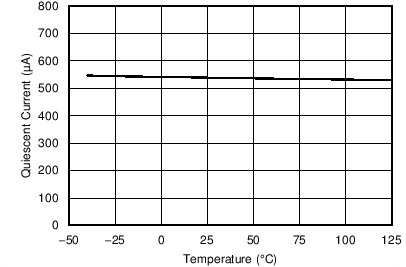

图 8-21 静态电流与温度间的关系
V+ = 2.75VV– = –2.75VG = +1V/V
VOUT 阶跃 = 100mVp-pRL = 10kΩ

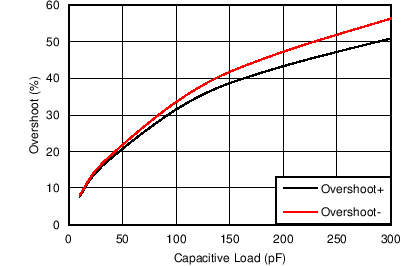

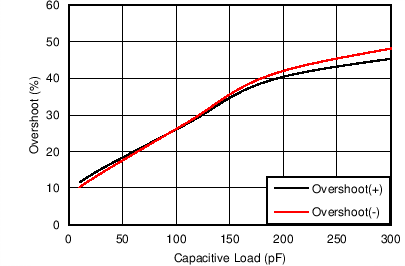

图 8-23 小信号过冲与负载电容间的关系
V+ = 2.75VV– = –2.75V
图 8-25 无相位反转
V+ = 2.75VV– = –2.75VG = 1V/V

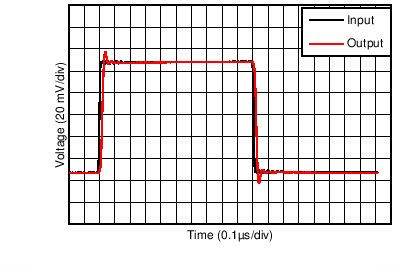

图 8-27 小信号阶跃响应

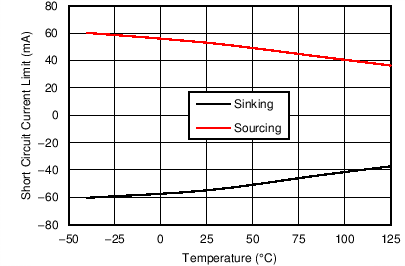

图 8-29 短路电流与温度间的关系
PRF = –10dBm
图 8-31 以同相输入为基准的电磁干扰抑制比 (EMIRR+) 与频率间的关系
VS = 5.5V
图 8-33 相位裕度与容性负载间的关系

图 8-35 大信号建立时间（正）
TA = –40°C 至 125°C

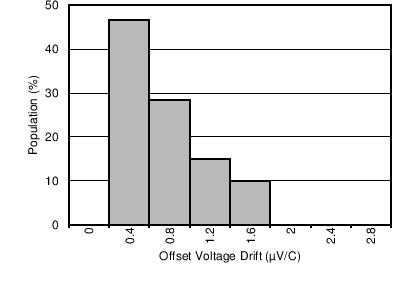

图 8-2 失调电压漂移分配
V+ = 2.75V V– = –2.75V

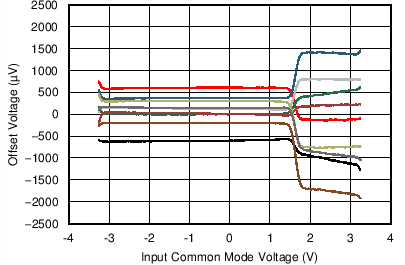

图 8-4 失调电压与共模电压间的关系
CL = 10pF

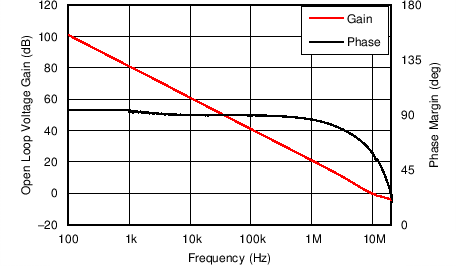

图 8-6 开环增益和相位与频率间的关系

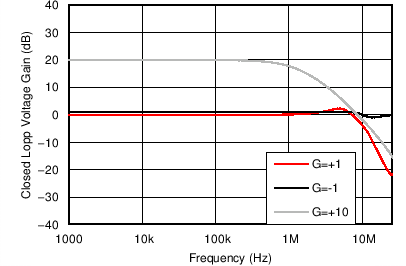

图 8-8 闭环增益与频率间的关系
V+ = 2.75VV– = –2.75V

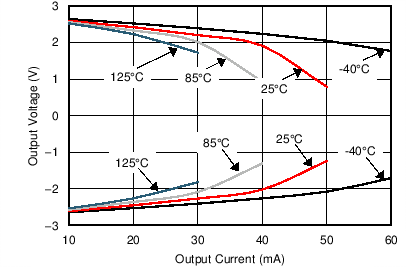

图 8-10 输出电压摆幅与输出电流间的关系
VS = 5.5VVCM = -0.1 V 至 5.6 VTA = –40°C 至 125°C
RL = 10kΩ

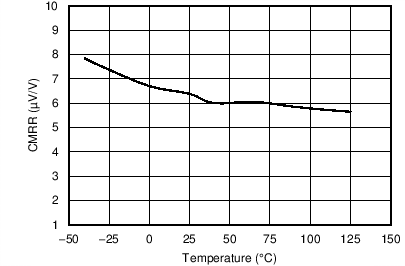

图 8-12 CMRR 与温度间的关系
VS = 1.8V 至 5.5V

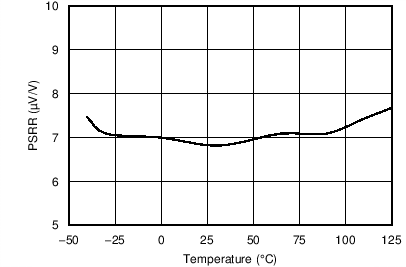

图 8-14 PSRR 与温度间的关系

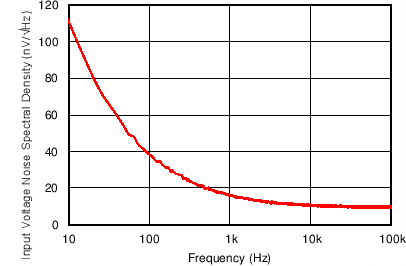

图 8-16 输入电压噪声频谱密度与频率间的关系
VS = 5.5VRL = 2kΩG = +1
VCM = 2.5VBW = 80kHzf = 1kHz
图 8-18 THD + N 与幅度间的关系

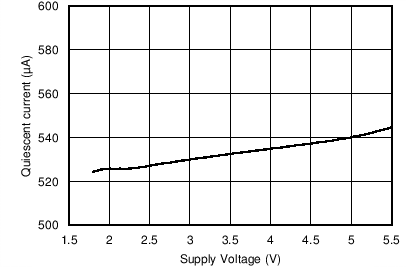

图 8-20 静态电流与电源电压间的关系

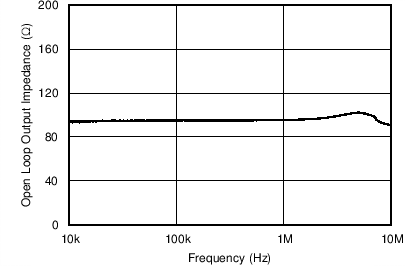

图 8-22 开环输出阻抗与频率间的关系
V+ = 2.75VV– = –2.75VG = –1V/V
VOUT 阶跃 = 100mVp-pRL = 10kΩ
图 8-24 小信号过冲与负载电容间的关系
V+ = 2.75VV– = –2.75VG = –10V/V

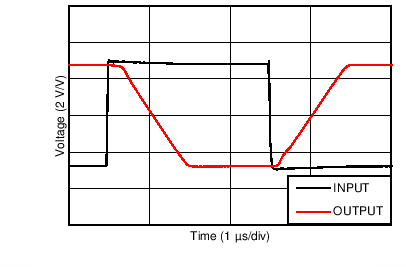

图 8-26 过载恢复
V+ = 2.75VV– = –2.75VCL = 100pF
G = 1V/V

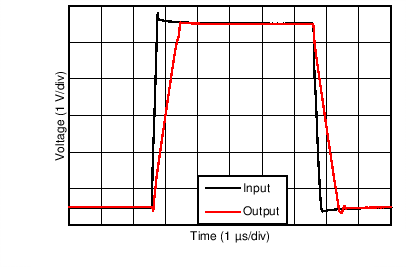

图 8-28 大信号阶跃响应
RL = 10k‎ΩCL = 10pF

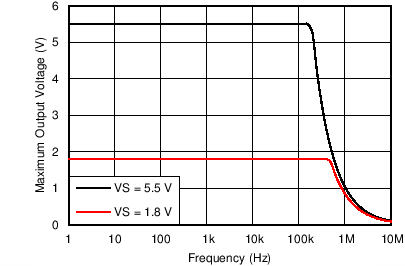

图 8-30 最大输出电压与频率和电源电压间的关系
V+ = 2.75VV– = –2.75V

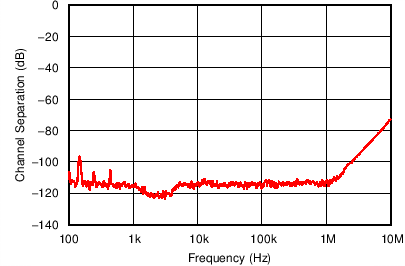

图 8-32 通道隔离与频率间的关系
VS = 5.5V

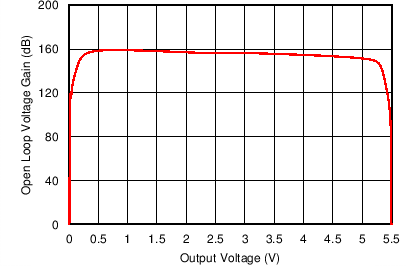

图 8-34 开环电压增益与输出电压间的关系

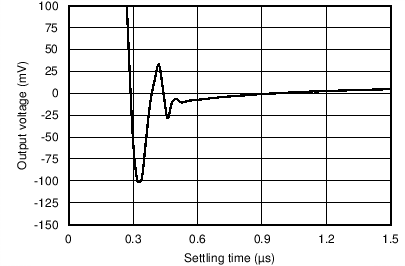

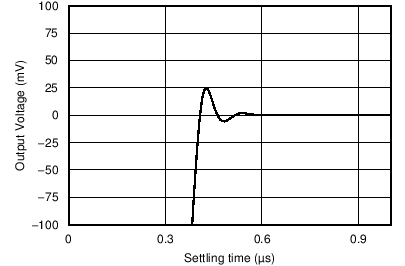

图 8-36 大信号建立时间（负）
