5.7 典型特性

在工作温度 TJ = 25°C、VIN = VOUT(NOM) + 0.5V、IOUT = 1mA、VEN = VIN 且 CIN = COUT = 1μF 条件下（除非另有说明）

TLV773 线性调整率与 VIN 间的关系

图 5-1 线性调整率与 VIN 间的关系
TLV773 输出电压精度与 VIN 间的关系

图 5-3 输出电压精度与 VIN 间的关系

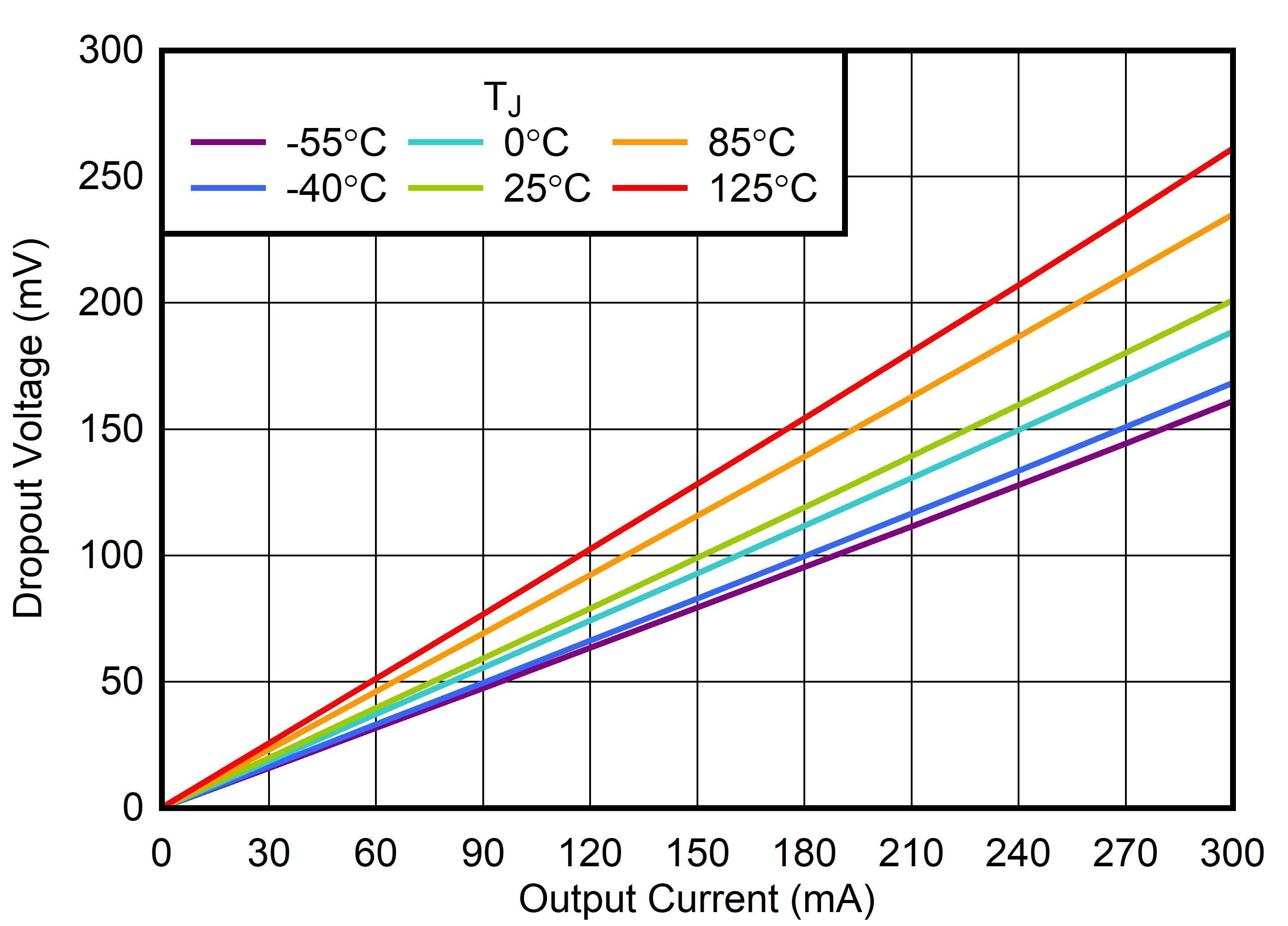

TLV773 压降与 IOUT 间的关系
DBV 封装
图 5-5 压降与 IOUT 间的关系
TLV773 接地电流与 IOUT 间的关系

图 5-7 接地电流与 IOUT 间的关系
TLV773 电流限值

图 5-9 电流限值

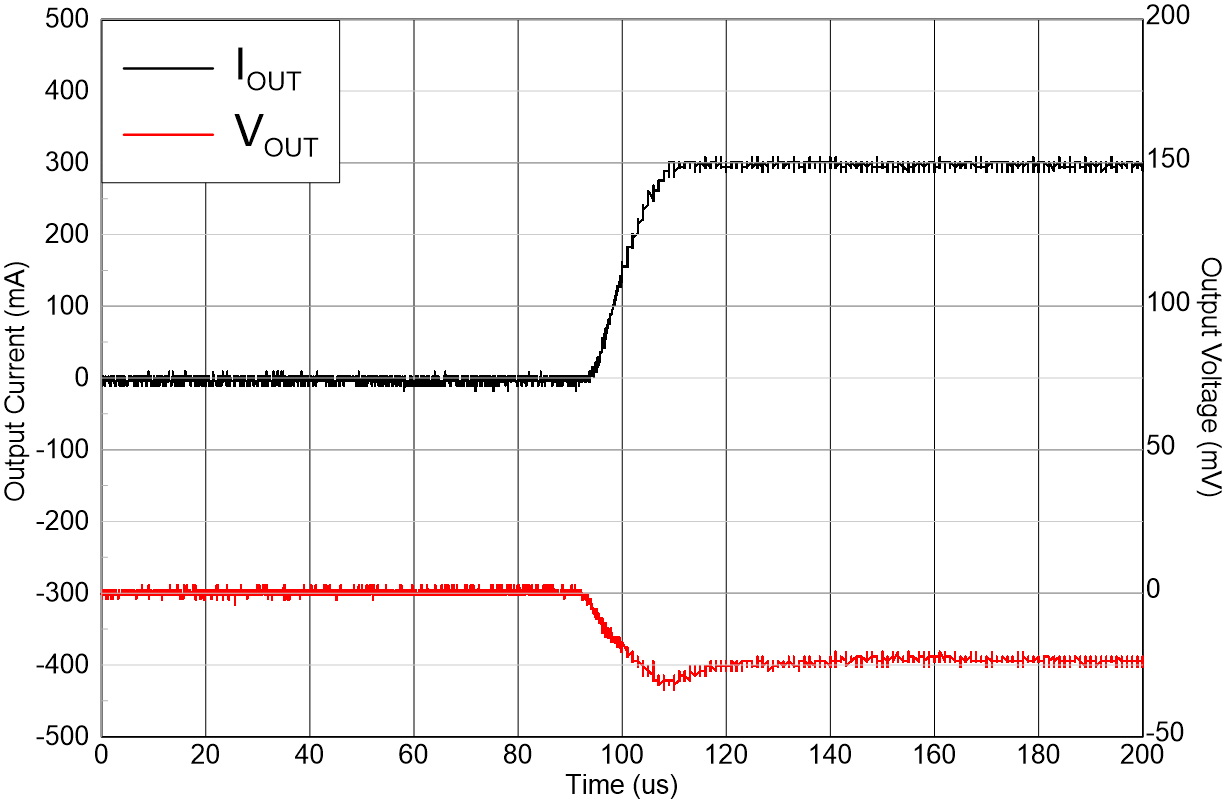

TLV773 负载瞬态
VIN = VOUT(nom) + 1.0V，IOUT = 0mA 至 300mA，
TRISING = 10µs
图 5-11 负载瞬态
TLV773 线路瞬态
VIN = VOUT + 0.3V 至 VOUT +1.3V
图 5-13 线路瞬态
TLV773 启动

图 5-15 启动
TLV773 负载调整率与 IOUT 间的关系
DBV 封装
图 5-2 负载调整率与 IOUT 间的关系
TLV773 输出电压精度与 IOUT 间的关系
DBV 封装
图 5-4 输出电压精度与 IOUT 间的关系
TLV773 静态电流与 VIN 间的关系

图 5-6 静态电流与 VIN 间的关系
TLV773 关断电流与 VIN 间的关系
VEN = 0V
图 5-8 关断电流与 VIN 间的关系

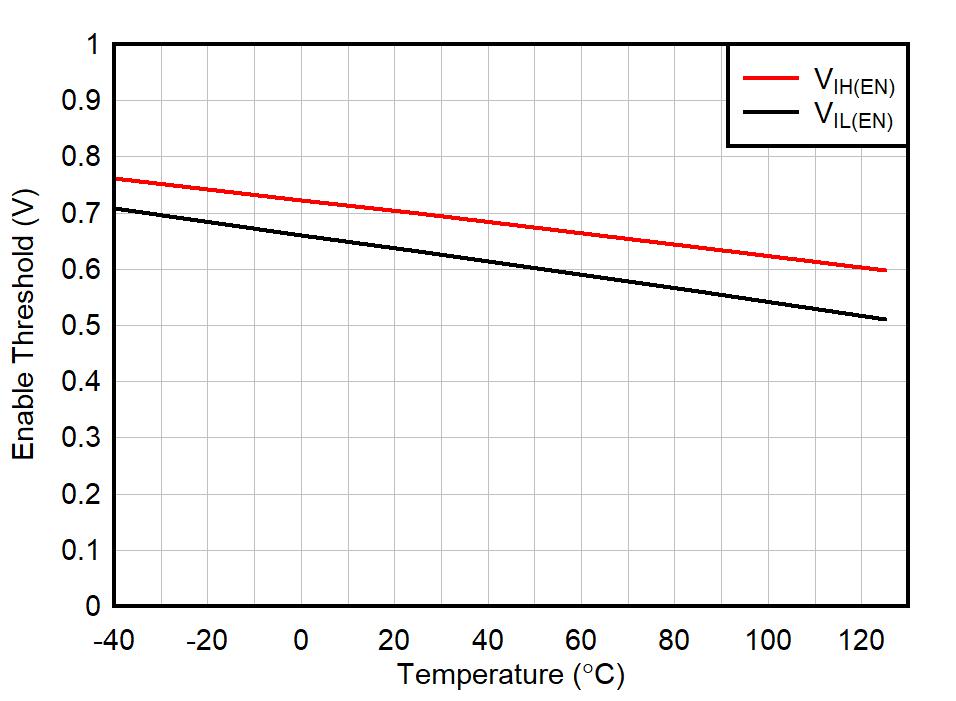

TLV773 使能逻辑阈值与温度间的关系

图 5-10 使能逻辑阈值与温度间的关系
TLV773 负载瞬态
VIN = VOUT(nom) + 1.0V，IOUT = 300mA 至 0mA，
TFALLING = 10µs
图 5-12 负载瞬态
TLV773 PSRR 与频率间的关系
VIN = VOUT(nom) + 1.0V
图 5-14 PSRR 与频率间的关系
TLV773 噪声
VIN = 4.3V，VOUT(nom) = 3.3V
图 5-16 噪声
