布局

布局准则

为使器件表现出最佳工作性能,需采用效果较好的印刷电路板 (PCB) 布局规范,包括:

  • 噪声可通过电路电源引脚以及运算放大器传入模拟电路。通过使用旁路电容器提供模拟电路的本地低阻抗电源,可减少耦合噪声。
    • 在每个电源引脚和接地端之间连接低 ESR 0.1µF 陶瓷旁路电容器,放置位置尽量靠近器件。从 V+ 到接地端的单个旁路电容器适用于单通道电源 应用。
  • 将电路的模拟和数字部分单独接地是最简单和最有效的噪声抑制方法之一。多层 PCB 中通常将一层或多层专门作为接地层。接地层有助于散热和降低电磁干扰 (EMI) 噪声。请小心地对数字接地和模拟接地进行物理隔离,同时应注意接地电流。有关更多详细信息,请参见电路板布局技巧 (SLOA089)。
  • 为了减少寄生耦合,请让输入走线尽可能远离电源或输出走线。如果这些走线不能保持分离状态,让敏感走线与有噪声的走线垂直相交要比平行相交好得多。
  • 外部组件的位置应尽量靠近器件。请让 RF 和 RG 接近反相输入,以便最大限度减小寄生电容(如 Figure 25 中所示)。
  • 尽可能缩短输入走线。切记,输入走线是电路中最敏感的部分。
  • 考虑在关键走线周围设定驱动型低阻抗保护环。这样可显著减少附近不同电势下的走线所产生的泄漏电流。

布局示例

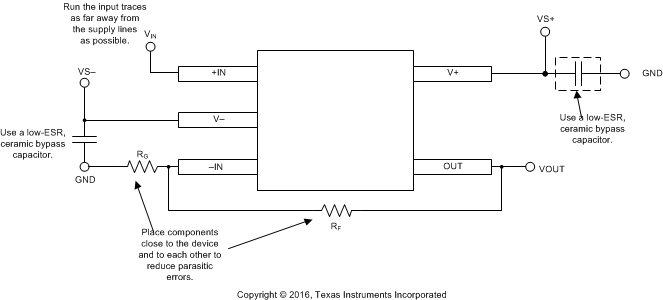

TLV6001 TLV6002 TLV6004 SC70_layout_example_SBOS779.gif Figure 25. 同相配置的运算放大器电路板布局
TLV6001 TLV6002 TLV6004 sch_rep_sbos785.gif Figure 26. Figure 25 的原理图表示
