6.4.2 内部迟滞

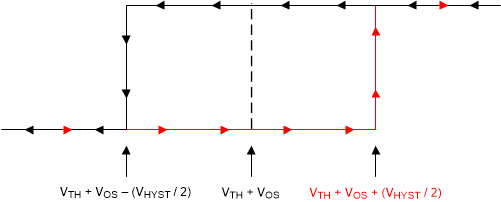

器件迟滞传递曲线如下所示。该曲线是一个涉及三个分量的函数：VTH、VOS 和 VHYST：

  • VTH 是实际设定电压或阈值跳变电压。
  • VOS 是 VIN+ 和 VIN– 之间的内部失调电压。该电压与 VTH 相加以形成实际跳变点，比较器必须响应该跳变点以改变输出状态。
  • VHYST 是旨在降低比较器对噪声敏感性的内部迟滞（或跳变窗口）。

    （TLV323x 系列通常为 1.55mV）

TLV3231 TLV3232 迟滞传递曲线图 6-2 迟滞传递曲线
