典型特性

TA = 25°C,VS = 5V,RL = 10kΩ(连接至 VS / 2),且 VCM = VOUT = VS / 2(除非另有说明)
TLV313-Q1 TLV2313-Q1 tc_open_loop_gain_phase-fqcy_bos779.gif
Figure 1. 开环增益和相位与频率间的关系
TLV313-Q1 TLV2313-Q1 C005_SBOS649.png

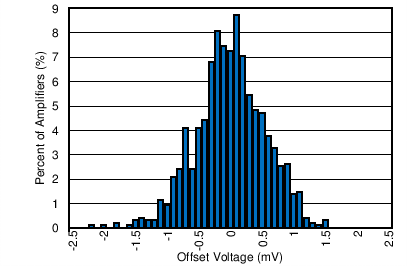

Figure 3. 失调电压产生分布
TLV313-Q1 TLV2313-Q1 C009_SBOS649.png
Figure 5. CMRR 和 PSRR 与频率间的关系
(以输入为参考)
TLV313-Q1 TLV2313-Q1 C012_SBOS649.png
Figure 7. 输入电压噪声频谱密度与频率间的关系
TLV313-Q1 TLV2313-Q1 C015_SBOS649.png
Figure 9. 开环输出阻抗与频率间的关系
TLV313-Q1 TLV2313-Q1 C017_SBOS649.png
Figure 11. 输出电压摆幅与输出电流间的关系
(过热)
TLV313-Q1 TLV2313-Q1 C022_SBOS649.gif
G = 1V/V VS = 1.8V VCM = 0.5V
RL = 10kΩ
Figure 13. 小信号脉冲响应
(最小供电电压)
TLV313-Q1 TLV2313-Q1 C024_SBOS649.gif
G = 1V/V VS = 1.8V RL = 10kΩ

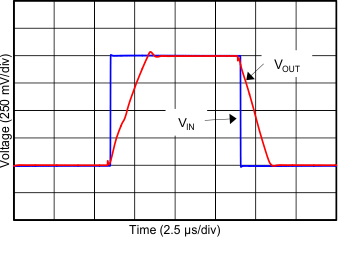

Figure 15. 大信号脉冲响应
(最小供电电压)
TLV313-Q1 TLV2313-Q1 C028_SBOS649.png
Figure 17. 无相位反转
TLV313-Q1 TLV2313-Q1 C003_SBOS649.png
Figure 2. 静态电流与电源电压间的关系
TLV313-Q1 TLV2313-Q1 C007_SBOS649.gif
典型单位,VS = 5.5V

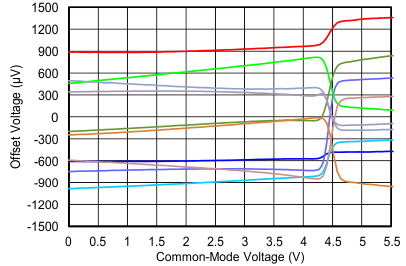

Figure 4. 失调电压与共模电压间的关系
TLV313-Q1 TLV2313-Q1 C011_SBOS649.png

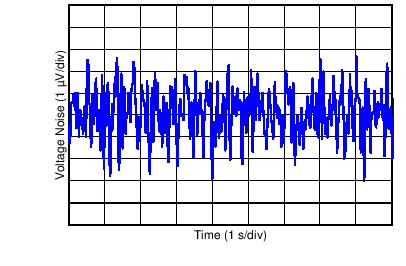

Figure 6. 0.1Hz 至 10Hz 输入电压噪声
TLV313-Q1 TLV2313-Q1 C014_SBOS649.png
Figure 8. 输入偏置和失调电流与温度间的关系
TLV313-Q1 TLV2313-Q1 C016_SBOS649.gif
RL = 10kΩ CL = 10pF
Figure 10. 最大输出电压与频率和电源电压间的关系
TLV313-Q1 TLV2313-Q1 C018_SBOS649.gif
VS = 1.8V
Figure 12. 闭环增益与频率间的关系
(最小供电电压)
TLV313-Q1 TLV2313-Q1 C023_SBOS649.gif
G = 1V/V VS = 5.5V RL = 10kΩ

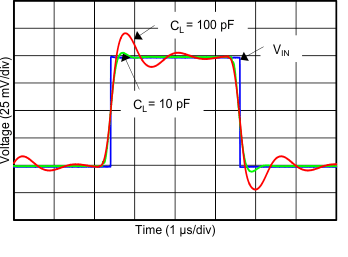

Figure 14. 小信号脉冲响应
(最大供电电压)
TLV313-Q1 TLV2313-Q1 C025_SBOS649.gif
G = 1V/V VS = 5.5V RL = 10kΩ
Figure 16. 大信号脉冲响应
(最大供电电压)
TLV313-Q1 TLV2313-Q1 C033_SBOS649.gif
PRF = –10dBm VSUPPLY = 5V VCM = 2.5V
Figure 18. EMIRR IN+ 与频率间的关系
