5.8 典型特性

高温和低温下的数据仅适用于各种器件在自然通风条件下的额定工作温度范围内

表 5-1 图形表
图表
VIO 输入失调电压 经销商 1、2
与共模输入电压间的关系 3、4
aVIO 输入失调电压温度系数 经销商 5、6
IIB/IIO 输入偏置电流和输入失调电流 与自然通风温度间的关系 7
VOH 高电平输出电压 与高电平输出电流间的关系 8、10
VOL 低电平输出电压 与低电平输出电流间的关系 9、11
IOS 短路输出电流 与自然通风温度间的关系 12
AVD 大信号差分电压放大 与频率间的关系 13、14
CMRR 共模抑制比 与频率间的关系 15
与自然通风温度间的关系 16
kSVR 电源电压抑制比 与频率间的关系 17、18
与自然通风温度间的关系 19
IDD 电源电流 与电源电压之间的关系 20
VO 反相大信号脉冲响应 21、22
VO 电压输出器大信号脉冲响应 23、24
VO 反相小信号脉冲响应 25、26
VO 电压输出器小信号脉冲响应 27、28
Vn 等效输入噪声电压 与频率间的关系 29、30
噪声电压（以输入为基准） 在 10 秒周期内 31
THD + N 总谐波失真 + 噪声 与频率间的关系 32
φm 相位裕度 与负载电容间的关系 33

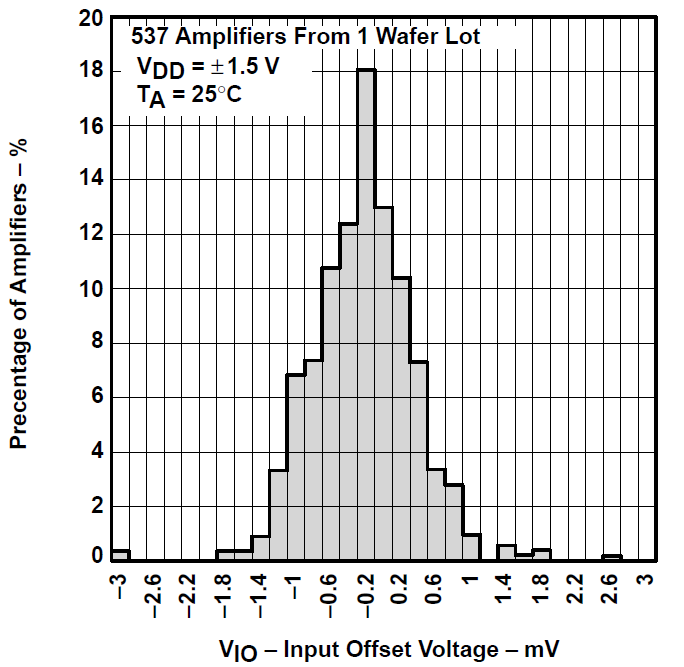

TLV2731 TLV2731 输入失调电压的分布

图 5-1 TLV2731 输入失调电压的分布

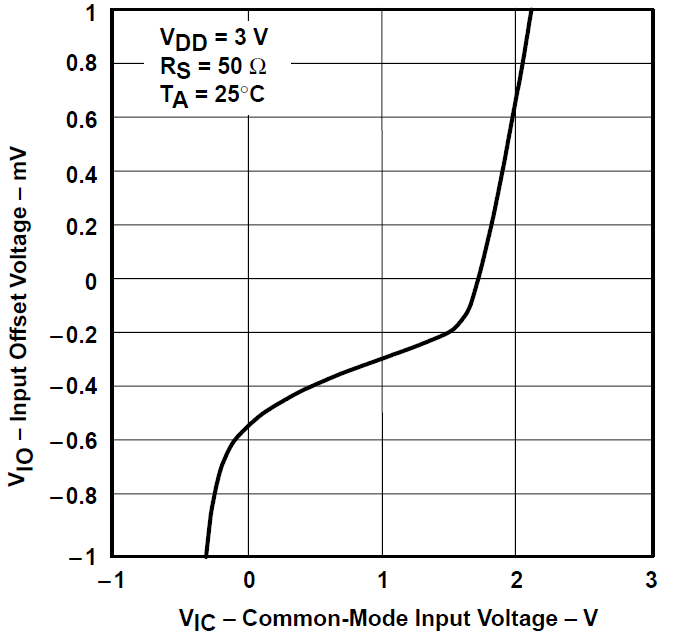

TLV2731 输入失调电压与共模输入电压间的关系
负载以 1.5V 为基准
图 5-3 输入失调电压与共模输入电压间的关系
TLV2731 TLV2731 输入失调电压温度系数的分布

图 5-5 TLV2731 输入失调电压温度系数的分布

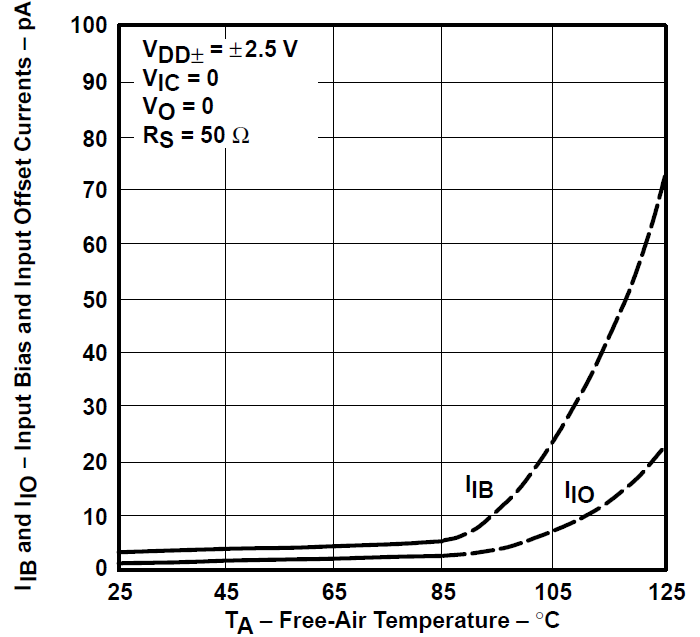

TLV2731 输入偏置电流和输入失调电流与自然通风温度间的关系

图 5-7 输入偏置电流和输入失调电流与自然通风温度间的关系

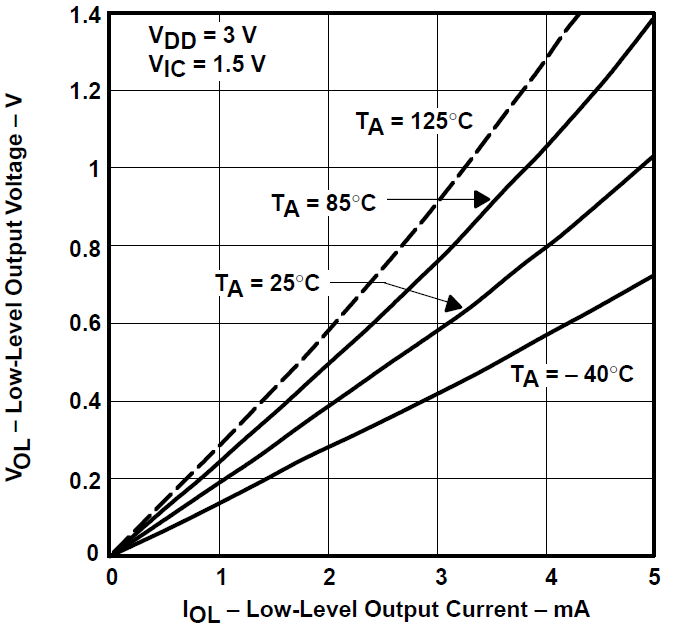

TLV2731 低电平输出电压与低电平输出电流间的关系
负载以 1.5V 为基准
图 5-9 低电平输出电压与低电平输出电流间的关系

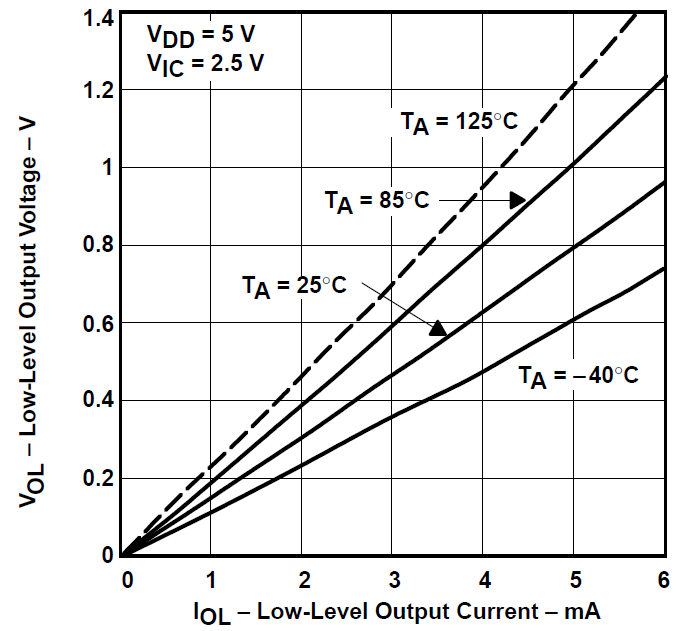

TLV2731 低电平输出电压与低电平输出电流间的关系
负载以 2.5V 为基准
图 5-11 低电平输出电压与低电平输出电流间的关系

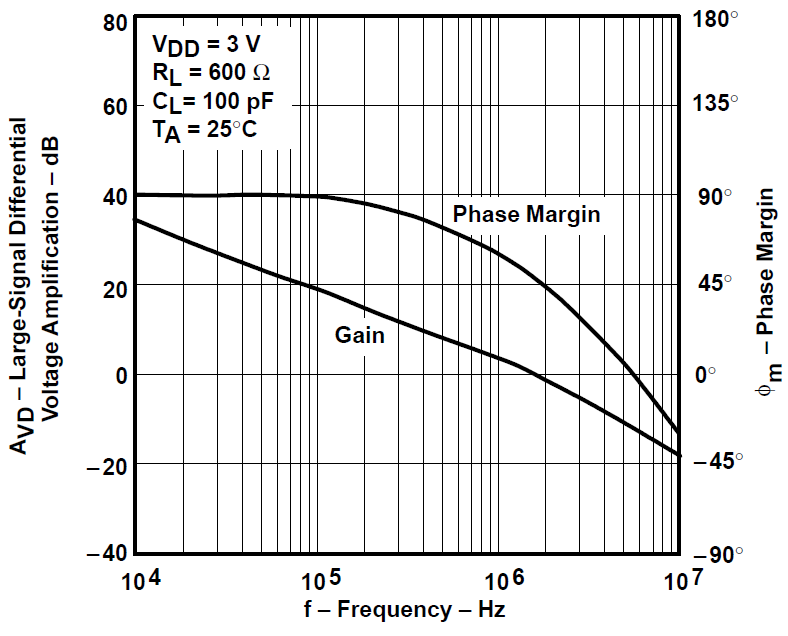

TLV2731 大信号差分电压放大和相位裕度与频率间的关系
负载以 1.5V 为基准
图 5-13 大信号差分电压放大和相位裕度与频率间的关系

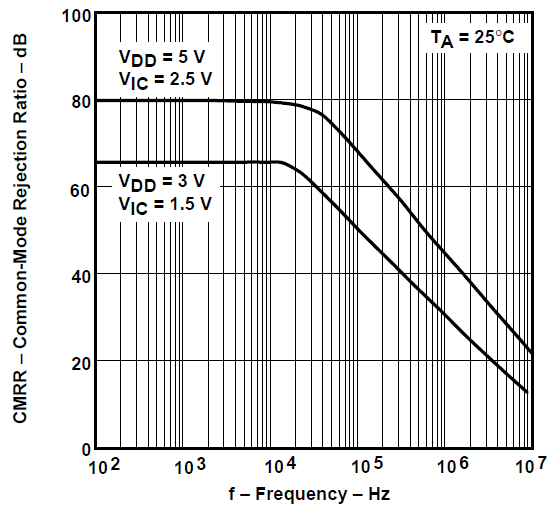

TLV2731 共模抑制比与频率间的关系
VDD = 3V 时，负载以 1.5V 为基准，
VDD = 5V 时，负载以 2.5V 为基准
图 5-15 共模抑制比与频率间的关系
TLV2731 电源电压抑制比与频率间的关系
负载以 1.5V 为基准
图 5-17 电源电压抑制比与频率间的关系
TLV2731 电源电压抑制比与自然通风温度间的关系

图 5-19 电源电压抑制比与自然通风温度间的关系
TLV2731 反相大信号脉冲响应
负载以 1.5V 为基准
图 5-21 反相大信号脉冲响应
TLV2731 电压输出器大信号脉冲响应
负载以 1.5V 为基准
图 5-23 电压输出器大信号脉冲响应

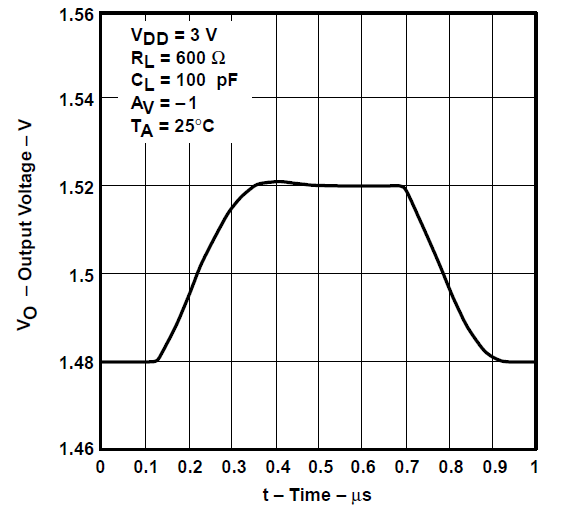

TLV2731 反相小信号脉冲响应
负载以 1.5V 为基准
图 5-25 反相小信号脉冲响应

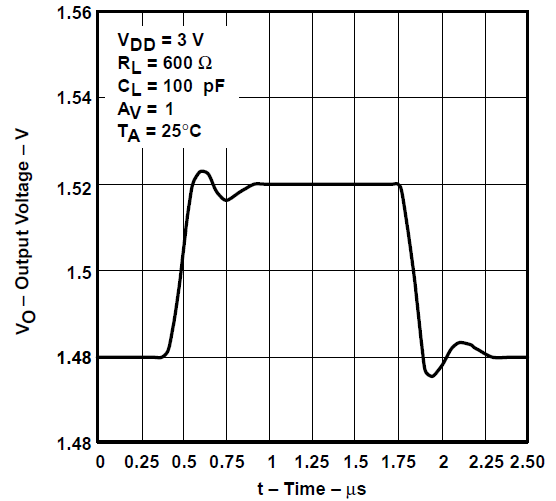

TLV2731 电压输出器小信号脉冲响应
负载以 1.5V 为基准
图 5-27 电压输出器小信号脉冲响应

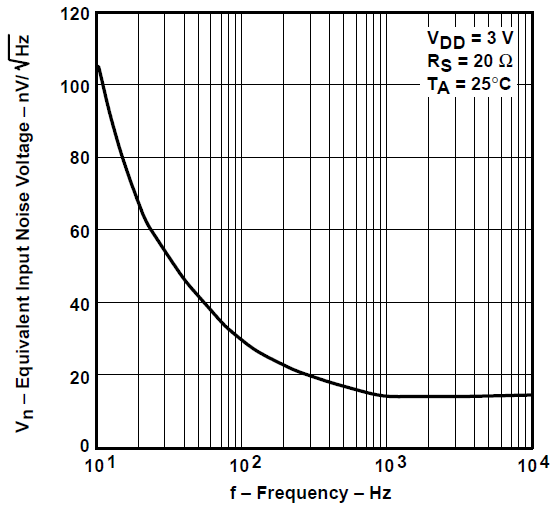

TLV2731 等效输入噪声电压与频率间的关系
负载以 1.5V 为基准
图 5-29 等效输入噪声电压与频率间的关系
TLV2731 10 秒周期内的输入噪声电压

图 5-31 10 秒周期内的输入噪声电压
TLV2731 相位裕度与负载电容间的关系

图 5-33 相位裕度与负载电容间的关系

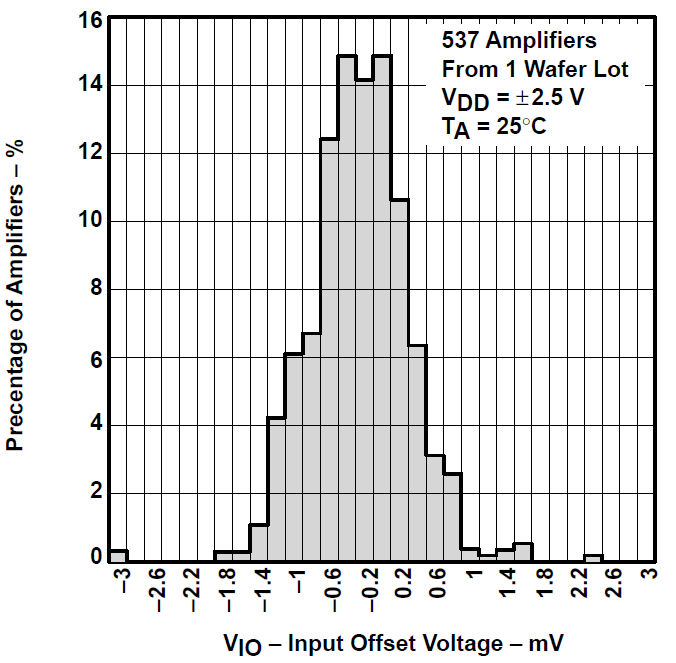

TLV2731 TLV2731 输入失调电压的分布

图 5-2 TLV2731 输入失调电压的分布

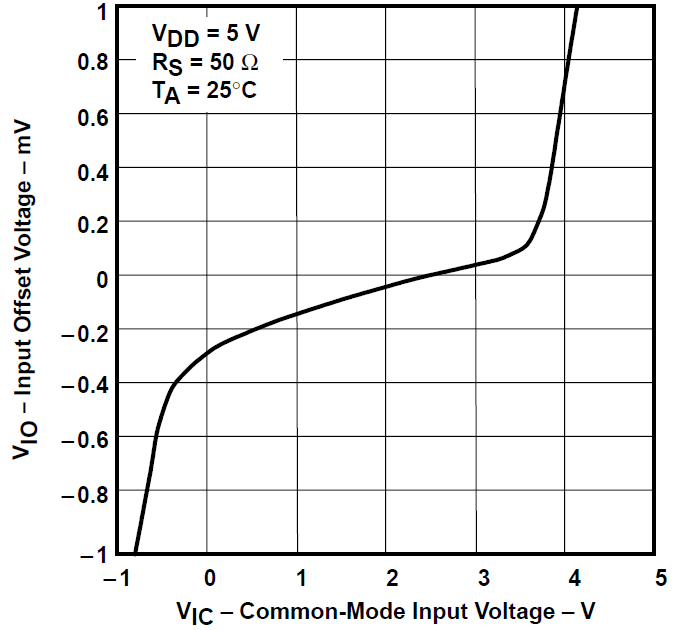

TLV2731 输入失调电压与共模输入电压间的关系
负载以 2.5V 为基准
图 5-4 输入失调电压与共模输入电压间的关系
TLV2731 TLV2731 输入失调电压温度系数的分布

图 5-6 TLV2731 输入失调电压温度系数的分布

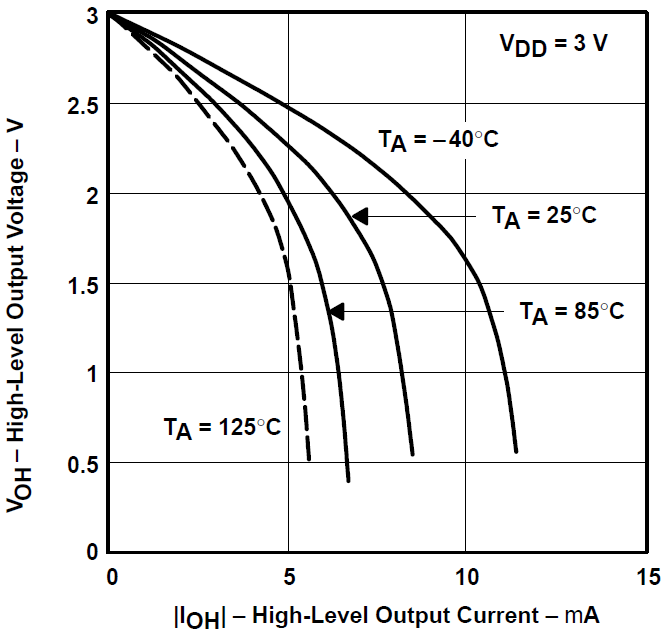

TLV2731 高电平输出电压与高电平输出电流间的关系
负载以 1.5V 为基准
图 5-8 高电平输出电压与高电平输出电流间的关系

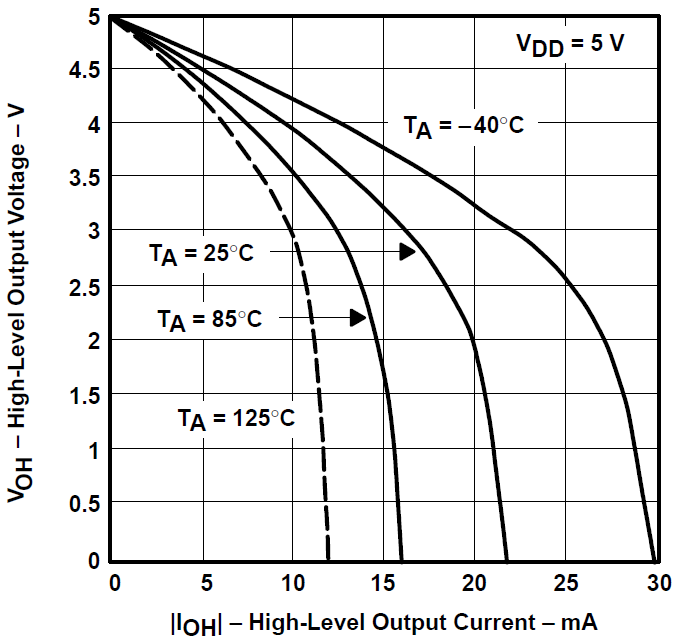

TLV2731 高电平输出电压与高电平输出电流间的关系
负载以 2.5V 为基准
图 5-10 高电平输出电压与高电平输出电流间的关系
TLV2731 短路输出电流与自然通风温度间的关系
负载以 2.5V 为基准
图 5-12 短路输出电流与自然通风温度间的关系

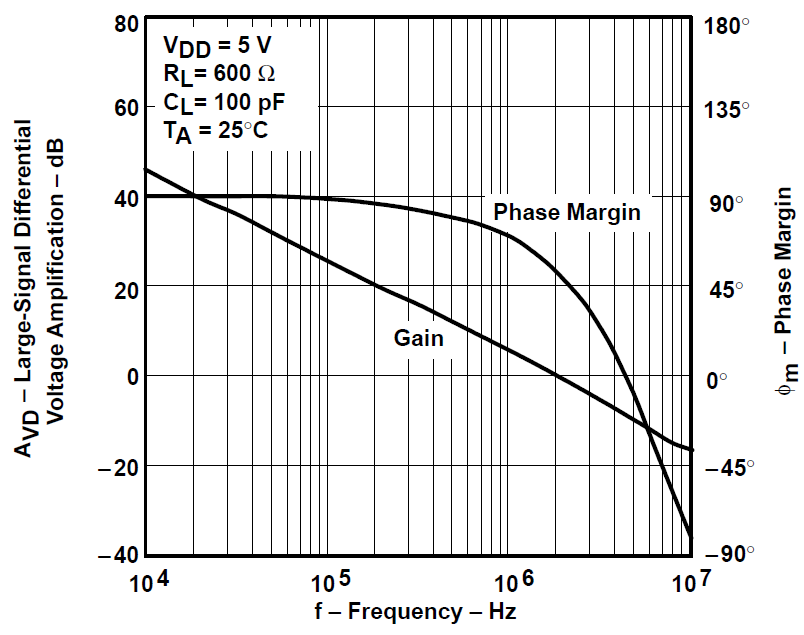

TLV2731 大信号差分电压放大和相位裕度与频率间的关系
负载以 2.5V 为基准
图 5-14 大信号差分电压放大和相位裕度与频率间的关系

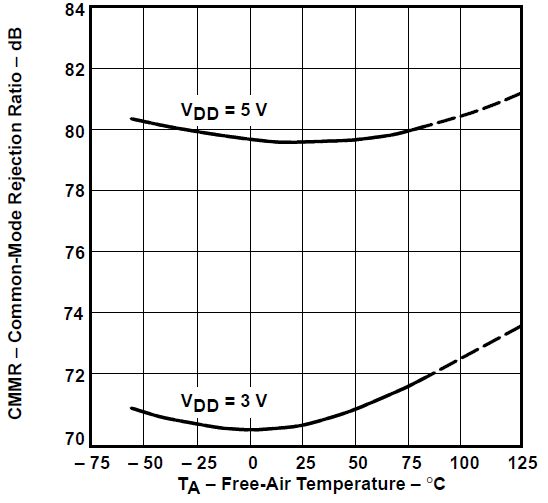

TLV2731 共模抑制比与自然通风温度间的关系
VDD = 3V 时，负载以 1.5V 为基准，
VDD = 5V 时，负载以 2.5V 为基准
图 5-16 共模抑制比与自然通风温度间的关系

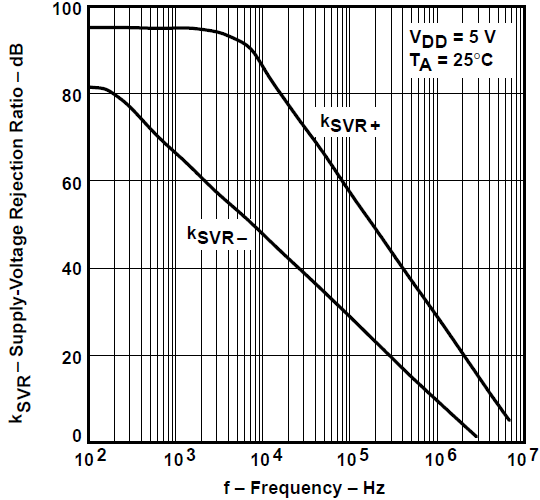

TLV2731 电源电压抑制比与频率间的关系
负载以 2.5V 为基准
图 5-18 电源电压抑制比与频率间的关系

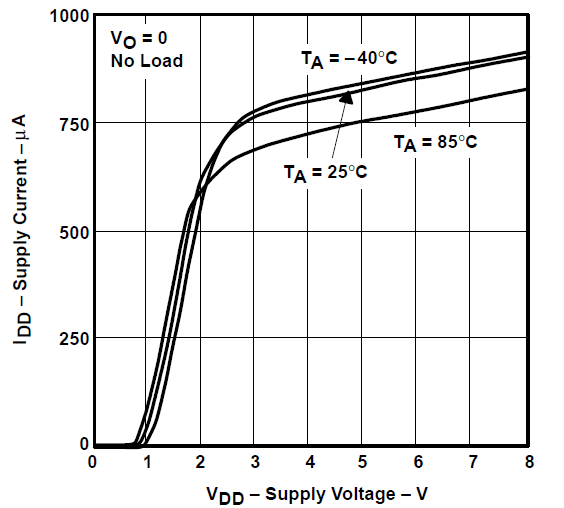

TLV2731 电源电流与电源电压间的关系

图 5-20 电源电流与电源电压间的关系
TLV2731 反相大信号脉冲响应
负载以 2.5V 为基准
图 5-22 反相大信号脉冲响应

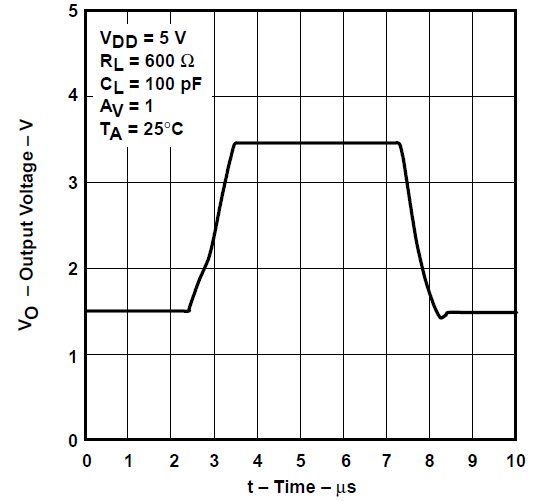

TLV2731 电压输出器大信号脉冲响应
负载以 2.5V 为基准
图 5-24 电压输出器大信号脉冲响应

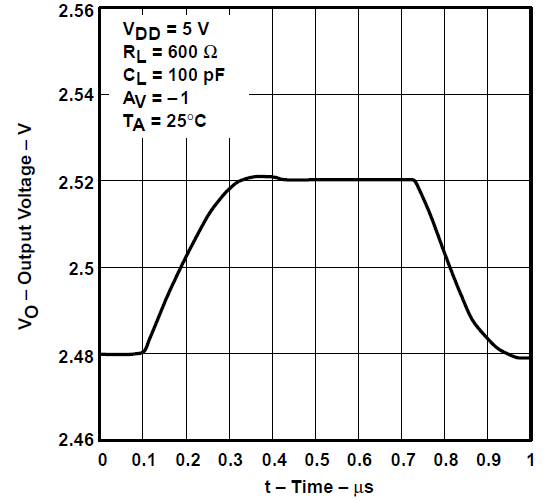

TLV2731 反相小信号脉冲响应
负载以 2.5V 为基准
图 5-26 反相小信号脉冲响应
TLV2731 电压输出器小信号脉冲响应
负载以 2.5V 为基准
图 5-28 电压输出器小信号脉冲响应

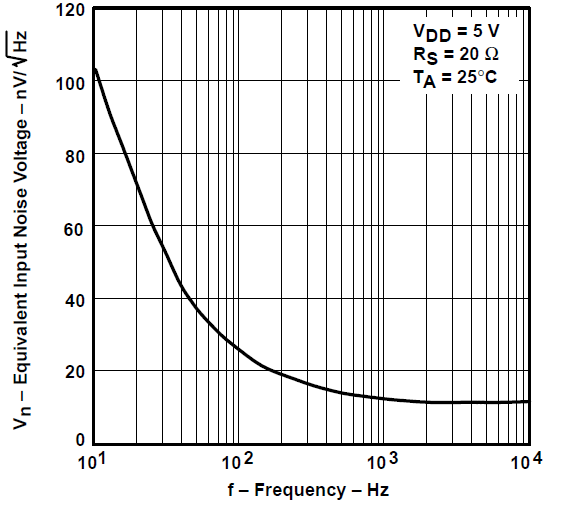

TLV2731 等效输入噪声电压与频率间的关系
负载以 2.5V 为基准
图 5-30 等效输入噪声电压与频率间的关系

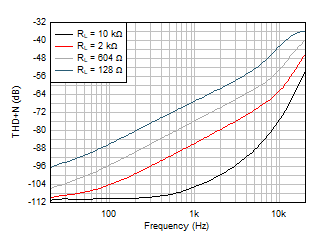

TLV2731 总谐波失真加噪声与频率间的关系
VO = 1VRMS
图 5-32 总谐波失真加噪声与频率间的关系
