8.2.1.3 应用曲线

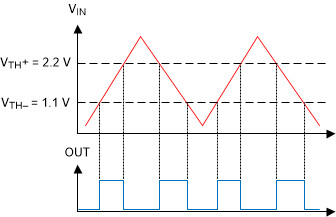

TLV1811 TLV1821 TLV1812 TLV1822 TLV1814 TLV1824 窗口比较器结果图 8-8 窗口比较器结果

更多相关信息，请参阅应用手册 SBOA221“窗口比较器电路”。
