4 引脚配置和功能

图 4-1 TL071H DBV 封装，5 引脚 SOT-23
（顶视图）
图 4-3 TL071x D 封装，8 引脚 SOIC
和 P 封装，8 引脚 PDIP
（顶视图）
图 4-2 TL071H DCK 封装，5 引脚 SC70
（顶视图）
表 4-1 引脚功能：TL071x
引脚 类型 说明
名称 编号
DBV
(SOT-23)		 DCK
(SC70)		 D
(SOIC)		 P
(PDIP)
IN– 4 3 2 2 输入 反相输入
IN+ 3 1 3 3 输入 同相输入
NC — — 8 8 — 不连接
NC — — 1 1 — 不连接
NC — — 5 5 — 不连接
OUT 1 4 6 6 输出 输出
VCC– 2 2 4 4 — 电源
VCC+ 5 5 7 7 — 电源
TL071 TL071A TL071B TL071H TL072 TL072A TL072B TL072H TL072M TL074 TL074A TL074B TL074H TL074M TL071C PS 封装，8 引脚 SO （顶视图）图 4-4 TL071C PS 封装，8 引脚 SO
（顶视图）
表 4-2 引脚功能：TL071C
引脚 类型 说明
名称 编号
IN– 2 输入 反相输入
IN+ 3 输入 同相输入
NC 8 — 不连接
OFFSET N1 1 — 输入偏移调整
OFFSET N2 5 — 输入偏移调整
OUT 6 输出 输出
VCC– 4 — 电源
VCC+ 7 — 电源
TL071 TL071A TL071B TL071H TL072 TL072A TL072B TL072H TL072M TL074 TL074A TL074B TL074H TL074M TL072x D、DDF、JG、P、PS 和 PW 封装，8 引脚 SOIC、SOT-23-THIN、CDIP、PDIP、SO 和 TSSOP（顶视图）图 4-5 TL072x D、DDF、JG、P、PS 和 PW 封装，
8 引脚 SOIC、SOT-23-THIN、CDIP、PDIP、SO 和 TSSOP
（顶视图）
表 4-3 引脚功能：TL072x
引脚 类型 说明
名称 编号
1IN– 2 输入 反相输入
1IN+ 3 输入 同相输入
1OUT 1 输出 输出
2IN– 6 输入 反相输入
2IN+ 5 输入 同相输入
2OUT 7 输出 输出
VCC– 4 — 电源
VCC+ 8 — 电源

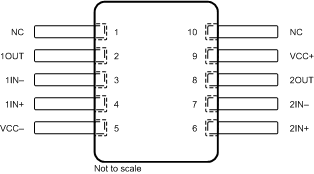

TL071 TL071A TL071B TL071H TL072 TL072A TL072B TL072H TL072M TL074 TL074A TL074B TL074H TL074M TL072M U 封装，10 引脚 CFP （顶视图）图 4-6 TL072M U 封装，10 引脚 CFP
（顶视图）
表 4-4 引脚功能：TL072M
引脚 类型 说明
名称 编号
1IN– 3 输入 反相输入
1IN+ 4 输入 同相输入
1OUT 2 输出 输出
2IN– 7 输入 反相输入
2IN+ 6 输入 同相输入
2OUT 8 输出 输出
NC 1、10 — 不连接
VCC– 5 — 电源
VCC+ 9 — 电源
TL071 TL071A TL071B TL071H TL072 TL072A TL072B TL072H TL072M TL074 TL074A TL074B TL074H TL074M TL072M FK 封装，20 引脚 LCCC （顶视图）图 4-7 TL072M FK 封装，20 引脚 LCCC
（顶视图）
表 4-5 引脚功能：TL072M
引脚 类型 说明
名称 编号
1IN– 5 输入 反相输入
1IN+ 7 输入 同相输入
1OUT 2 输出 输出
2IN– 15 输入 反相输入
2IN+ 12 输入 同相输入
2OUT 17 输出 输出
NC 1、3、4、6、8、9、11、13、14、16、18、19 — 不连接
VCC– 10 — 电源
VCC+ 20 — 电源
TL071 TL071A TL071B TL071H TL072 TL072A TL072B TL072H TL072M TL074 TL074A TL074B TL074H TL074M TL074x D、DYY、J、N、NS、PW 和 W 封装，14 引脚 SOIC、SOT-23-THIN、CDIP、PDIP、SOP、TSSOP 和 CFP （顶视图）图 4-8 TL074x D、DYY、J、N、NS、PW 和 W 封装，
14 引脚 SOIC、SOT-23-THIN、CDIP、PDIP、SOP、TSSOP 和 CFP
（顶视图）
表 4-6 引脚功能：TL074x
引脚 类型 说明
名称 编号
1IN– 2 输入 反相输入
1IN+ 3 输入 同相输入
1OUT 1 输出 输出
2IN– 6 输入 反相输入
2IN+ 5 输入 同相输入
2OUT 7 输出 输出
3IN– 9 输入 反相输入
3IN+ 10 输入 同相输入
3OUT 8 输出 输出
4IN– 13 输入 反相输入
4IN+ 12 输入 同相输入
4OUT 14 输出 输出
VCC– 11 — 电源
VCC+ 4 — 电源
TL071 TL071A TL071B TL071H TL072 TL072A TL072B TL072H TL072M TL074 TL074A TL074B TL074H TL074M TL074M FK 封装，20 引脚 LCCC （顶视图）图 4-9 TL074M FK 封装，20 引脚 LCCC
（顶视图）
表 4-7 引脚功能：TL074M
引脚 类型 说明
名称 编号
1IN– 3 输入 反相输入
1IN+ 4 输入 同相输入
1OUT 2 输出 输出
2IN– 9 输入 反相输入
2IN+ 8 输入 同相输入
2OUT 10 输出 输出
3IN– 13 输入 反相输入
3IN+ 14 输入 同相输入
3OUT 12 输出 输出
4IN– 19 输入 反相输入
4IN+ 18 输入 同相输入
4OUT 20 输出 输出
NC 1、5、7、11、15、17 — 不连接
VCC– 16 — 电源
VCC+ 6 — 电源
