3 说明

SN75ALS1177 和 SN75ALS1178 双路差分驱动器和接收器是专为多点总线传输线路上的双向数据通信而设计的集成电路。这些器件专为平衡传输线路而设计，符合 TIA/EIA-422-B 和 TIA/EIA-485-A 标准。

SN75ALS1177 整合了双三态差分线路驱动器和双三态差分输入线路接收器，两者均采用 5V 单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起，用作方向控制。每个 SN75ALS1178 驱动器均具有单独的高电平有效使能端。失效防护设计可确保在接收器输入处于开路状态时，接收器输出始终为高电平。

SN75ALS1177 和 SN75ALS1178 的额定工作温度范围是 –0°C 至 70°C。

封装选项
器件型号封装(1)封装尺寸(2)
SN75ALS1177
SN75ALS1178		SOP（NS，16）10.2mm × 7.8mm
PDIP（N，16）19.3mm x 9.4mm
(1) 有关更多信息，请参阅 节 10。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
GUID-0B6F8435-16F3-4F02-8FB6-669C3B018656-low.png逻辑符号(1)

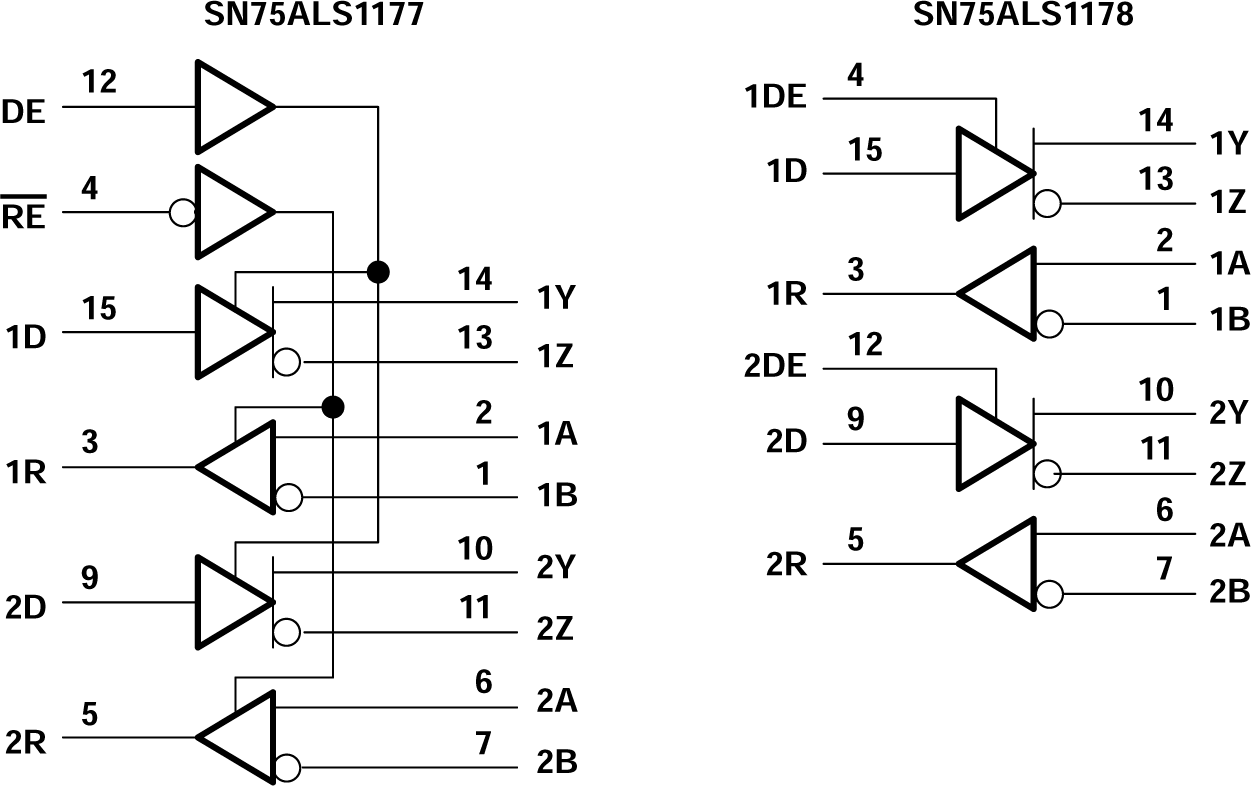

GUID-67C1D1E9-9FF3-4883-879C-0DA4B40740F2-low.png逻辑图（正逻辑）
†. 这些符号符合 ANSI/IEEE 标准 91-1984 和 IEC 出版物 617-12。
