5.11 典型特性

SN74LVC2T45 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V图 5-1 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V
SN74LVC2T45 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V图 5-3 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V
SN74LVC2T45 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V图 5-5 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V
SN74LVC2T45 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V图 5-7 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V
SN74LVC2T45 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V图 5-9 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V
SN74LVC2T45 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V图 5-11 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V
SN74LVC2T45 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V图 5-13 高电平到低电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V
SN74LVC2T45 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V图 5-15 高电平到低电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V
SN74LVC2T45 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V图 5-2 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V

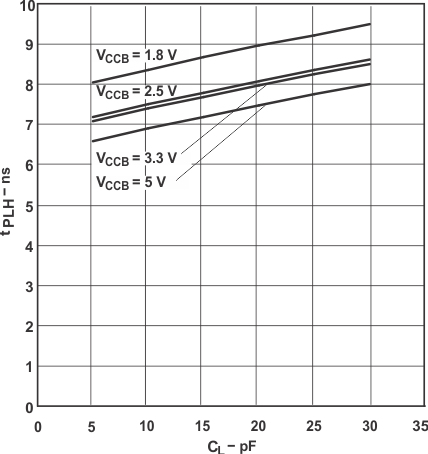

SN74LVC2T45 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V图 5-4 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 1.8V
SN74LVC2T45 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V图 5-6 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V
SN74LVC2T45 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V图 5-8 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 2.5V
SN74LVC2T45 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V图 5-10 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V
SN74LVC2T45 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V图 5-12 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 3.3V
SN74LVC2T45 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V图 5-14 低电平到高电平（A 到 B）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V

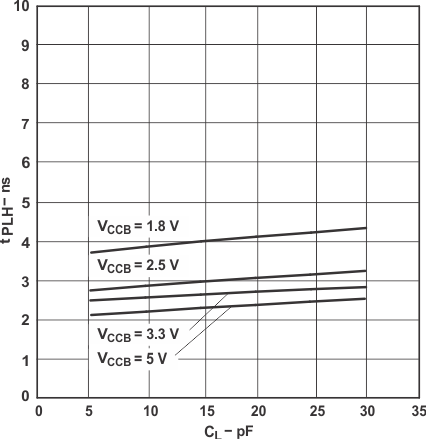

SN74LVC2T45 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V图 5-16 低电平到高电平（B 到 A）的典型传播延迟与负载电容间的关系 TA = 25°C、VCCA = 5V
