5.6 时序要求

在自然通风条件下的建议工作温度范围内测得（除非另有说明）（请参阅图 6-1）
参数测试条件-40°C 至 125°C单位
VCC = 1.8V
± 0.15V		VCC = 2.5 V
± 0.2 V		VCC = 3.3 V
± 0.3 V		VCC = 5 V
± 0.5 V
最小值典型值最小值典型值最小值典型值最小值典型值
twIN脉冲持续时间CLR8432.5ns
A 或 B 触发8432.5
trr脉冲再触发时间Rext = 1kΩCext = 100pF5.54.5ns
Cext = 100µF1.41.1µs
Rext = 5kΩCext = 100pF7545ns
Cext = 100µF1.81.4µs
SN74LVC1G123
图 5-1 所需时序电路

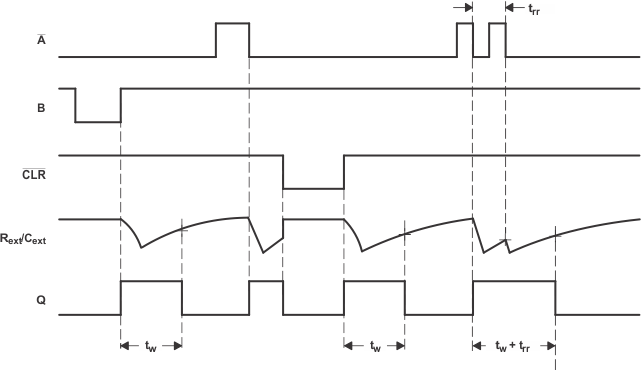

SN74LVC1G123 输入/输出时序图图 5-2 输入/输出时序图
