4 引脚配置和功能

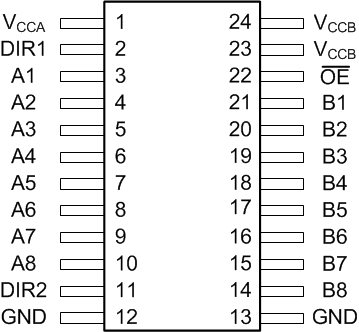

GUID-A788876D-937B-4607-B16F-C99560DABC41-low.gif图 4-1 PW 封装，24 引脚 TSSOP（俯视图）
PAD — 可接地（推荐）或保持悬空状态。
图 4-2 RHL 和 WRGY 封装，24 引脚 VQFN（俯视图）
表 4-1 引脚功能
引脚 类型(1) 说明
名称 编号
A1 3 I/O 输入/输出 A1。以 VCCA 为基准。
A2 4 I/O 输入/输出 A2。以 VCCA 为基准。
A3 5 I/O 输入/输出 A3。以 VCCA 为基准。
A4 6 I/O 输入/输出 A4。以 VCCA 为基准。
A5 7 I/O 输入/输出 A5。以 VCCA 为基准。
A6 8 I/O 输入/输出 A6。以 VCCA 为基准。
A7 9 I/O 输入/输出 A7。以 VCCA 为基准。
A8 10 I/O 输入/输出 A8。以 VCCA 为基准。
B1 21 I/O 输入/输出 B1。以 VCCB 为基准。
B2 20 I/O 输入/输出 B2。以 VCCB 为基准。
B3 19 I/O 输入/输出 B3。以 VCCB 为基准。
B4 18 I/O 输入/输出 B4。以 VCCB 为基准。
B5 17 I/O 输入/输出 B5。以 VCCB 为基准。
B6 16 I/O 输入/输出 B6。以 VCCB 为基准。
B7 15 I/O 输入/输出 B7。以 VCCB 为基准。
B8 14 I/O 输入/输出 B8。以 VCCB 为基准。
DIR1 2 I 方向控制信号 1。以 VCCA 为基准。请参考表 7-1。
DIR2 11 I 方向控制信号 2。请参考表 7-1。
以 VCCA 为基准。连接到 GND，以保持与 SN74AVC8T245-Q1 器件的向后兼容性。
GND 12 — 地
13 — 地
OE 22 I 输出使能。拉至 GND 以启用所有输出。拉至 VCCA，使所有输出处于高阻抗模式下。以 VCCA 为基准。请参考表 7-1。
VCCA 1 — A 端口电源电压。0.65V ≤ VCCA ≤ 3.6V
VCCB 23 — B 端口电源。0.65V ≤ VCCB ≤ 3.6V
24 — B 端口电源。0.65V ≤ VCCB ≤ 3.6V
(1) PAD - 可接地（推荐）或保持悬空状态。
